Refuerzos

Los refuerzos se utilizan para conectar piezas de metal que no hayan sido posibles de antemano. No sólo eso, sino que también sirven como una gran manera de fortalecer las articulaciones de su robot.

Los refuerzos VEX EDR vienen en una variedad de formas y ángulos, para asegurar que su robot será lo más estructural posible cuando llegue al piso de competición.

Refuerzos - VEX EDR - VEX Robotics México

Galeria

  • 276-2575

  • 276-2576

  • 276-2577

  • 276-2578

  • Refuerzos de 45 grados



Soportes de ángulo

Nombre Numero de pieza
Refuerzos de 45 grados (paquete de 6) 275-1186
Refuerzo de 90 grados (paquete de 4) 276-2577

Refuerzos estructurales

Nombre Numero de pieza
Paquete de refuerzos 276-1110
Soporte de acoplamiento de canal C (paquete de 8) 276-2575
Soporte de acoplamiento de ángulo (paquete de 8) 276-2578
Soporte de esquina angular (paquete de 4) 276-2576

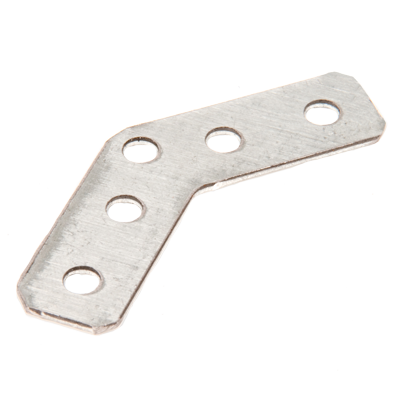

¿Necesita hacer un ángulo de 45 grados? El refuerzo de 45 grados hará que esta tarea sea fácil.

Estos refuerzos sacan las conjeturas de la medición de ángulos. Simplemente inserte un par de tornillos en cada refuerzo en ambos lados del metal que está conectando, y asegúrese de un ángulo perfecto cada vez.

  • Vendido en paquetes de 6 cada uno
  • refuerzo de 45 grados

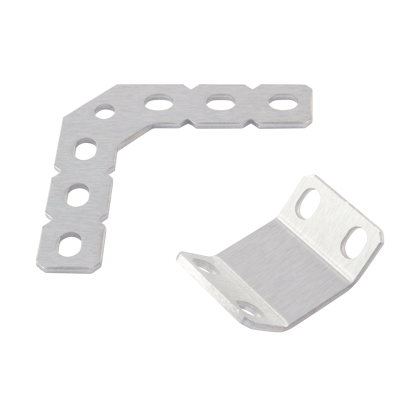

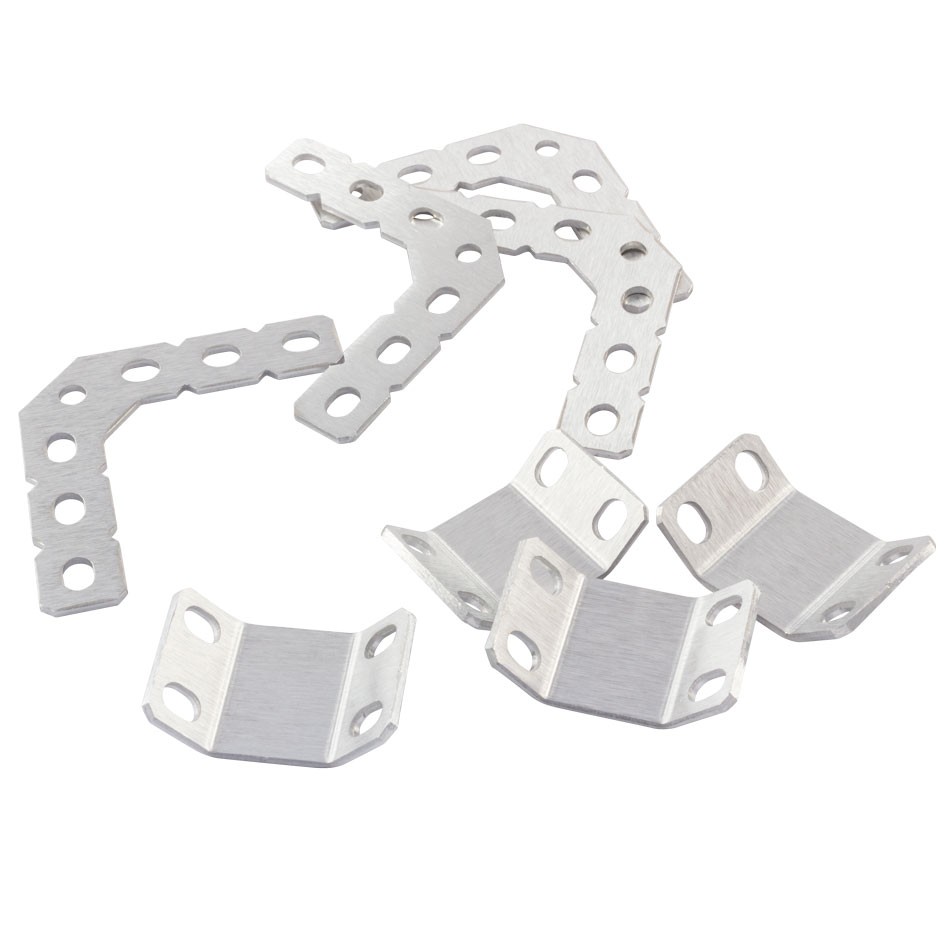

Utilice el refuerzo de 90 grados para conectar VEX EDR C-canales estructurales y ángulos en conexiones de 90 grados.

Para instalar estos refuerzos, primero conecte la placa de refuerzo a las caras del metal que está uniendo. A continuación, fije el ángulo de refuerzo a los lados del metal.

  • Permite una mayor versatilidad de montaje utilizando VEX EDR Partes estructurales
  • Incluye (4) cada uno de los ángulos y placas de refuerzo de 90 grados

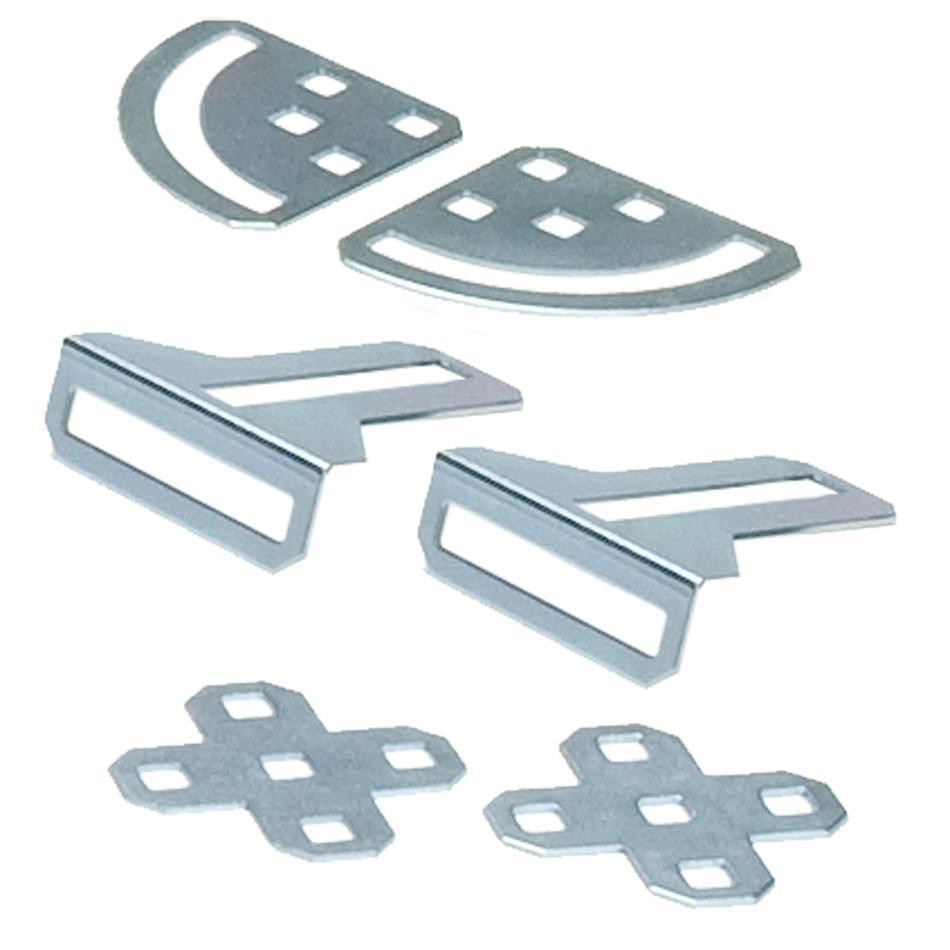

Paquete de refuerzo

Los refuerzos angulares se utilizan para reforzar las juntas en "T". Las ranuras en ambas bridas principales permiten el ajuste en dos ejes.

  • También se puede utilizar como soporte para motor
  • Hecho del acero laminado, 0.032 "grueso, cinc plateado

Los refuerzos angulares se utilizan para reforzar las juntas en "T". Las ranuras en ambas bridas principales permiten el ajuste en dos ejes.

  • Hecho del acero laminado, 0.032 "grueso, cinc plateado

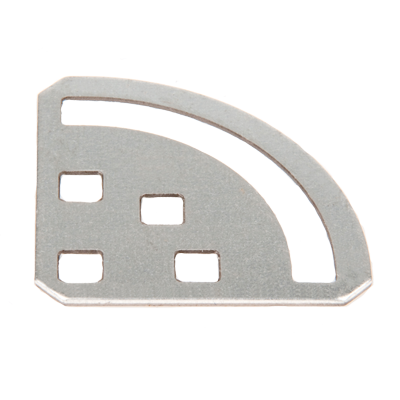

Los refuerzos pivotantes permiten que las piezas se conecten en cualquier ángulo de 0 a 90 grados. También se puede utilizar como un refuerzo de esquina.

  • Hecho del acero laminado en frío, 0.032 "grueso, cinc plateado

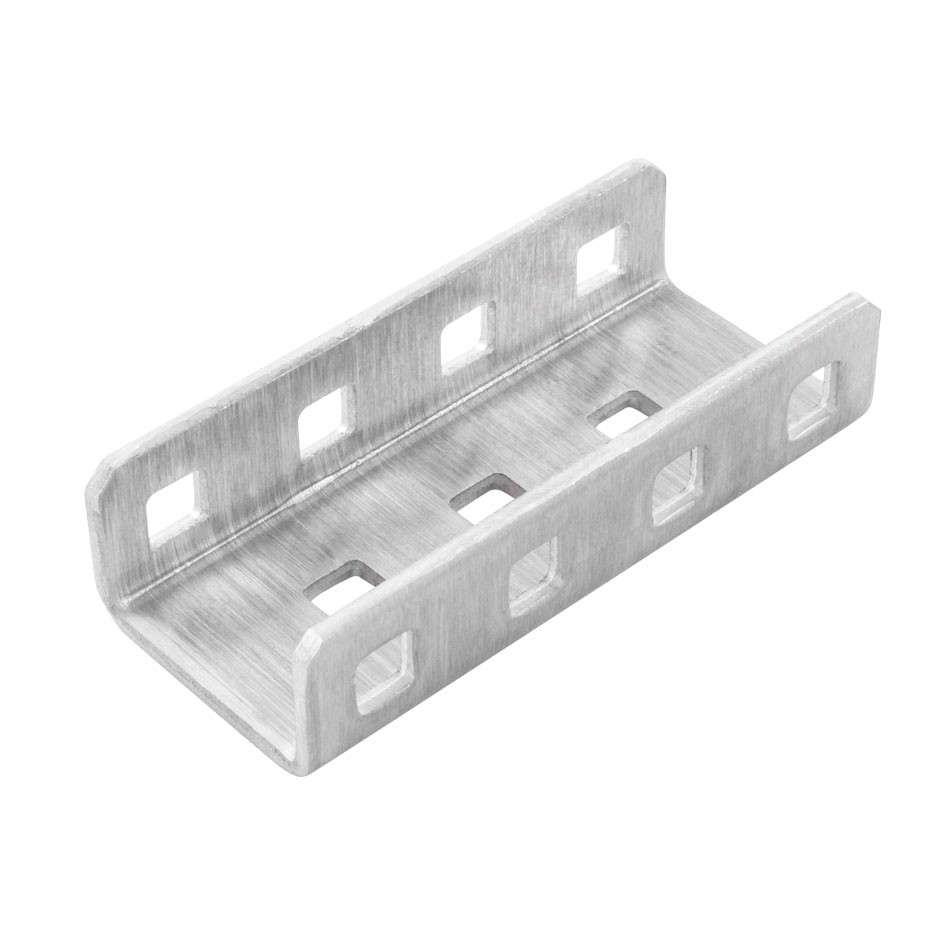

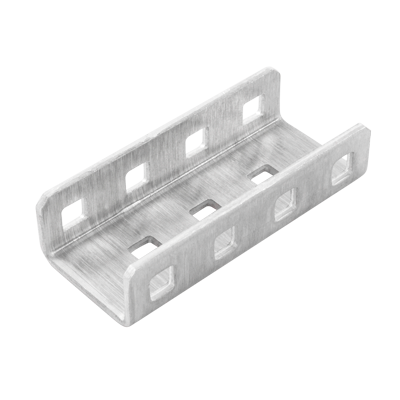

Utilice estos acopladores de canal C para conectar dos canales VEX EDR 1x2x1 C en línea para hacer piezas estructurales más largas.

Para instalar este refuerzo, simplemente insértelo entre las dos piezas de C-canales que desea unir como se muestra en la imagen a la derecha y atorníllelas como de costumbre.

  • Permite una mayor versatilidad de montaje utilizando VEX EDR Partes estructurales
  • Incluye (8) refuerzos de acoplamiento de canal C

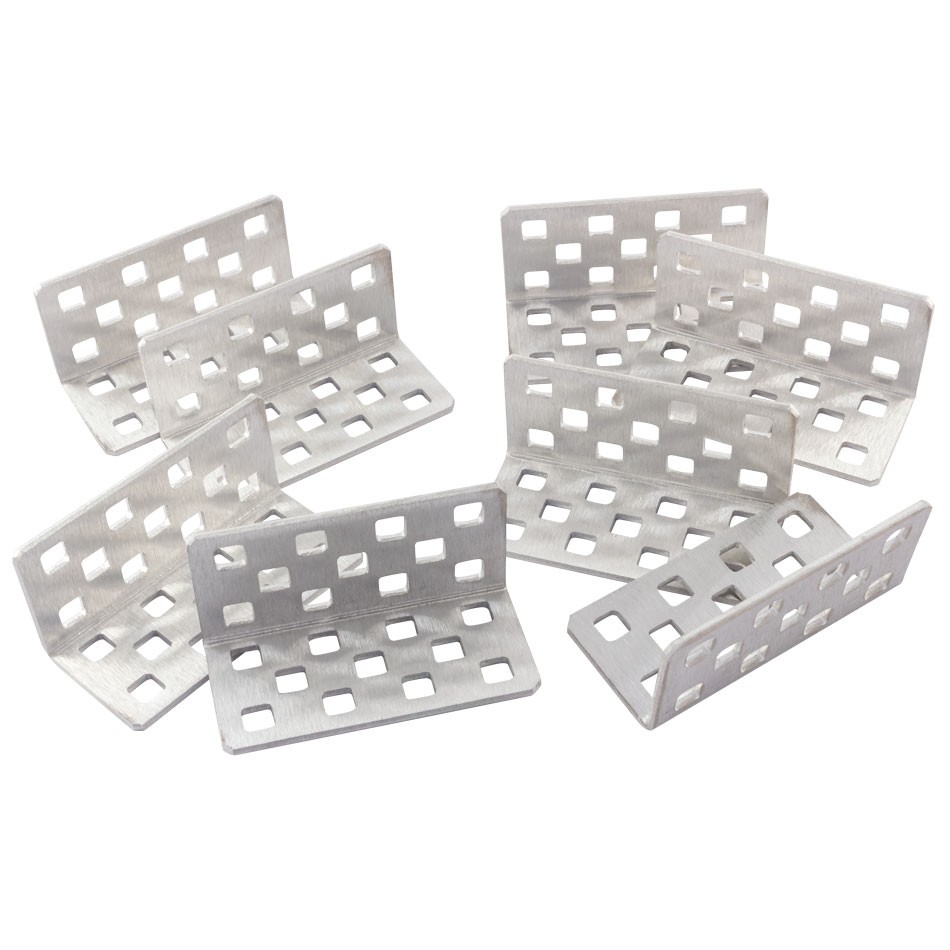

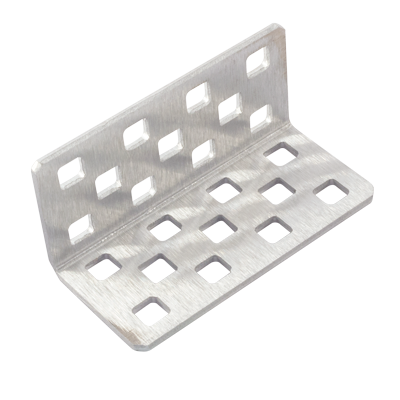

Utilice estos acopladores angulares para unir dos ángulos VEX EDR 2x2 juntos en línea para hacer piezas estructurales más largas.

Al instalar este refuerzo, similar al refuerzo de acoplador de canal C, simplemente colóquelo uniformemente entre las piezas de metal que está uniendo como se muestra en la imagen a la derecha y atorníllelas como de costumbre.

  • Permite una mayor versatilidad de montaje utilizando VEX EDR Partes estructurales
  • Incluye (8) Corchete de acoplamiento de ángulo

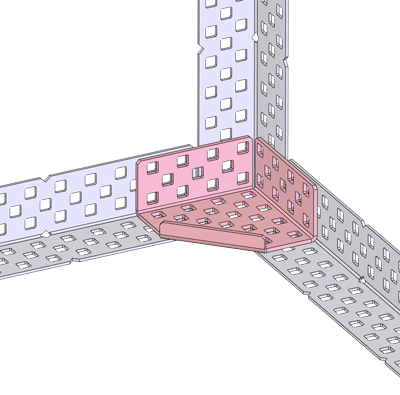

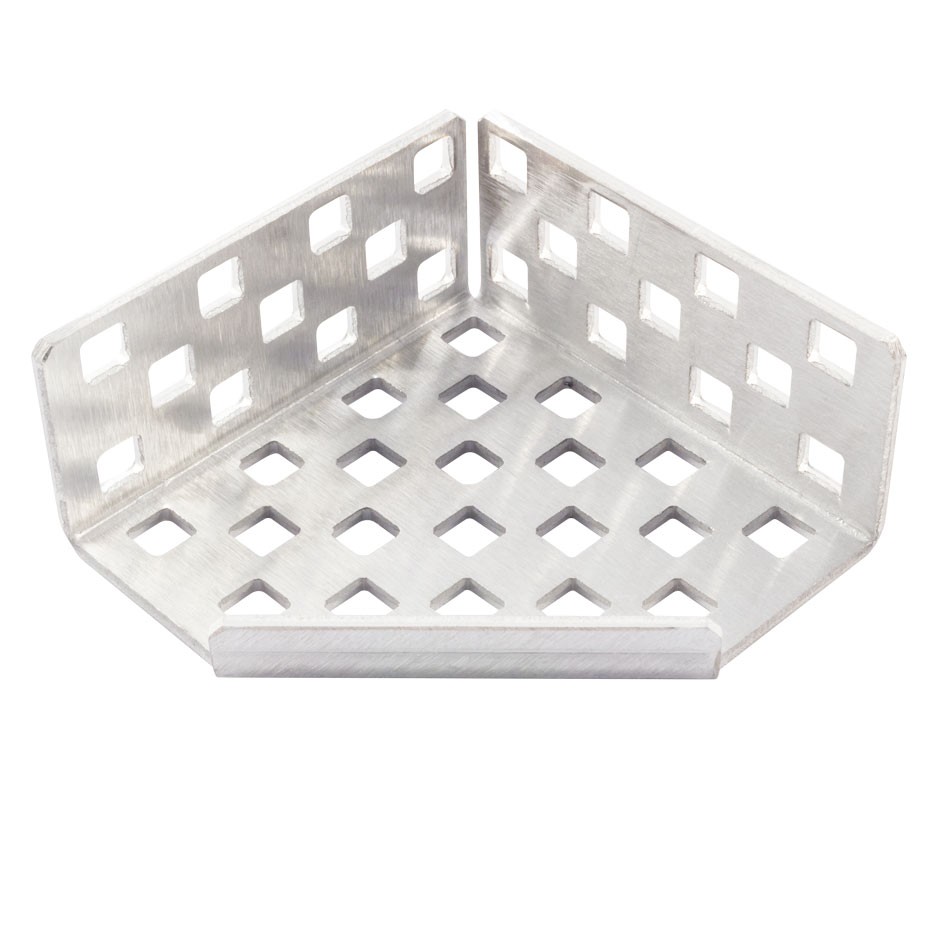

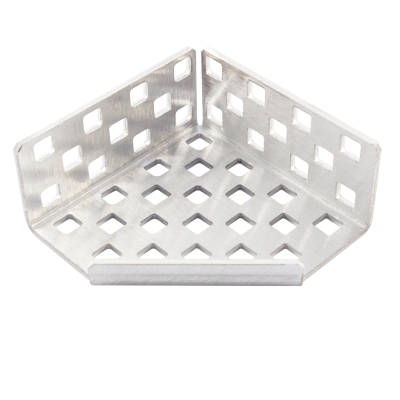

Utilice estos refuerzos angulares para unir ángulos VEX EDR 2x2 juntos en una esquina de 90 grados.

Para instalar este refuerzo, alinee las bases de las piezas de metal que está uniendo, y atorníllelas al exterior del refuerzo como se muestra en la imagen a la derecha.

  • Útil para hacer esquinas estructurales en cubos
  • Includes (4) Angle Corner Gussets
Refuerzos de 45 grados (275-1186)
  • (6) Escudos de 45 grados
Refuerzos de 90 grados (276-2577)
  • (4) Placa de refuerzo de 90 grados
  • (4) Ángulo de refuerzo de 90 grados
Paquete de refuerzo (276-1110)
  • (2) Refuerzos angulares
  • (2) Más soportes
  • (2) Refuerzos de pivote
Soporte de acoplamiento de canal C (276-2575)
  • (8) Esparadrapo de acoplamiento de canal C
acoplamiento angular (276-2578)
  • (8) ángulos
Refuerzo de Esquina
  • (4) esquinas
Refuerzos de 45 grados Refuerzos de 90 grados Paquete de refuerzo refuerzo de C-canales Refuerzos de ángulos
  • Refuerzo de 45 grados (58,0598 g)
  • Refuerzo de 90 grados - (placa - 2,72 g), (ángulo - 4.54 g) de 0.010 libras)
  • Paquete de refuerzo - (Refuerzo de ángulo - 5 g)) (Refuerzo adicional - 0,011 libras (5 g)) (Refuerzo de pivote - 5 g de 0,011 libras)
  • Acoplador de acoplamiento de canal - 0,018 libras (8,16 g)
  • Junta de acoplamiento angular - 7.26 g (0.016 lbs)
  • Refuerzo en ángulo de esquina - 0.032 libras (14.51 g)
  • Gusset Pack - 0.032" Thick (0.81mm)
  • 45 grados - 0.046" Thick (1.17 mm)
  • 90 grados C-canales, Angulo, Angulo esquina - 0.063" Thick (1.6 mm)
    • 6-32 Tornillos: Acero inoxidable de alta resistencia sin acabado
    • 8-32 Tornillos: Acero inoxidable de alta resistencia sin acabado
    • 6-32 Tornillos de bloqueo: Acero inoxidable de alta resistencia sin acabado
    • 8-32 Tornillos de bloqueo: Acero inoxidable de alta resistencia sin acabado
    • Tornillos de hombro: Acero inoxidable de alta resistencia sin acabado
    • Destornilladores: Plástico
    • Star Drive: acero inoxidable de alta resistencia sin acabado
    • Refuerzo 45 grados, paquete de refuerzo - Acabado galvanizado
    • Refuerzo de 90 grados, Acoplador de canal C, Acoplador de ángulo, Esquina angular - Acabado cepillado, sin revestimiento

    Refuerzo de 45 grados, paquete de refuerzo - Acero laminado en frío según ASTM A-1008 CS Tipo B

    Refuerzo de 90 grados, acoplador del C-Canal, acoplador del ángulo, esquina del ángulo - aluminio, 5052-H32
