Los cilindros neumáticos utilizan aire comprimido (en lugar de motores) para producir movimiento que descansa en uno de los 2 estados: totalmente extendido o totalmente retraído.
El cilindro en el kit neumático 1 es de acción simple - utiliza aire para extender la barra del cilindro, pero utiliza un resorte para volver a su estado contraído. Como resultado, el cilindro puede expandirse y contraerse a velocidades diferentes.
Por el contrario, los cilindros del kit neumático 2 son de doble efecto y utilizan aire comprimido para extenderse y retraerse.
| Nombre | Numero de pieza |
|---|---|
| Kit 1 de Neumática - Cilindros con Efecto Simple | 275-0274 |
| Kit neumática 1A - Un cilindro de simple efecto Add-On | 275-0275 |
| Kit neumática 2 - Cilindros de doble acción | 275-0276 |
| Kit neumática 1A - Un cilindro de simple efecto Add-On | 275-0277 |
| El cable del controlador de la válvula solenoide (paquete de 2) | 275-1417 |
| Tubería neumática (5") | 275-0447 |

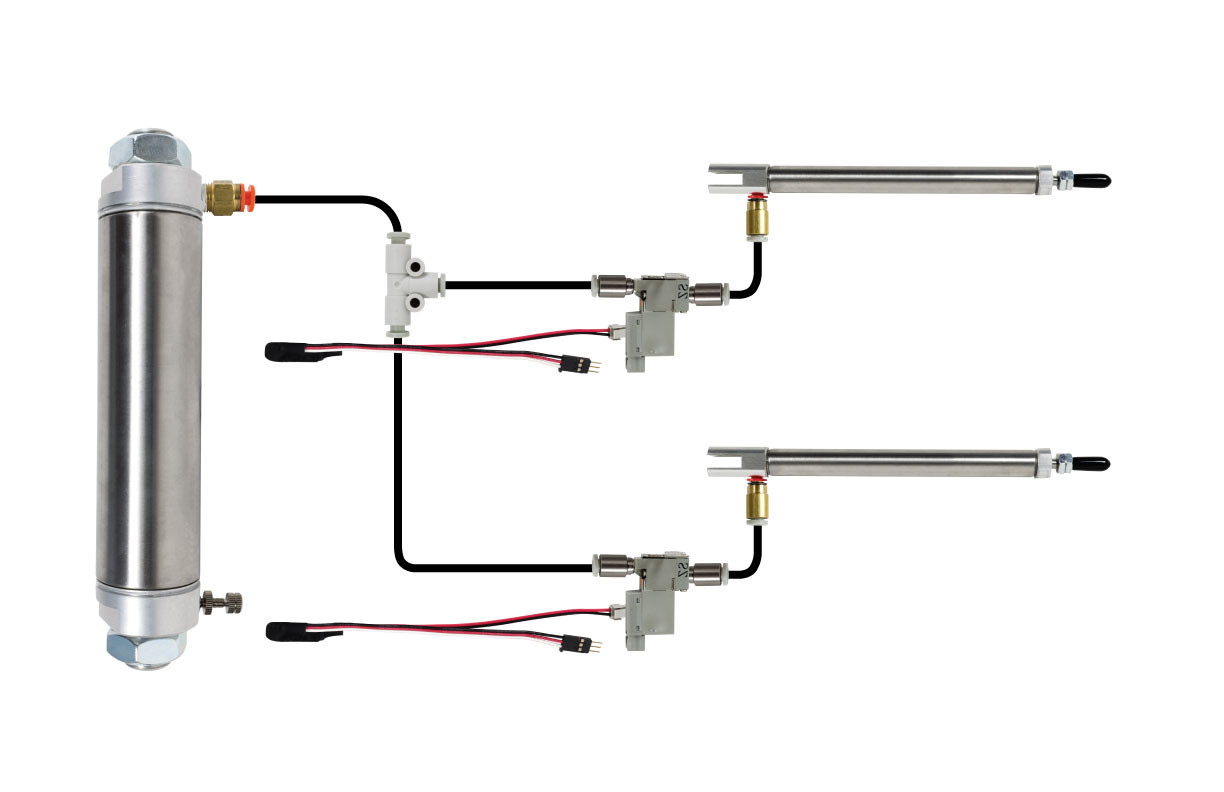

Kit 1 de neumática - Cilindros de acción sencilla
Kit 1 es un completo sistema neumático add-on para VEX EDR. Los cilindros de acción simple, lo que significa que utiliza presión de aire para extender el émbolo y un resorte interno para permitir que el émbolo se retraiga.
• Utiliza un puerto de E / S del controlador VEX EDR por cilindro de aire
• El depósito se llena usando una conexión de bomba de empalme estándar

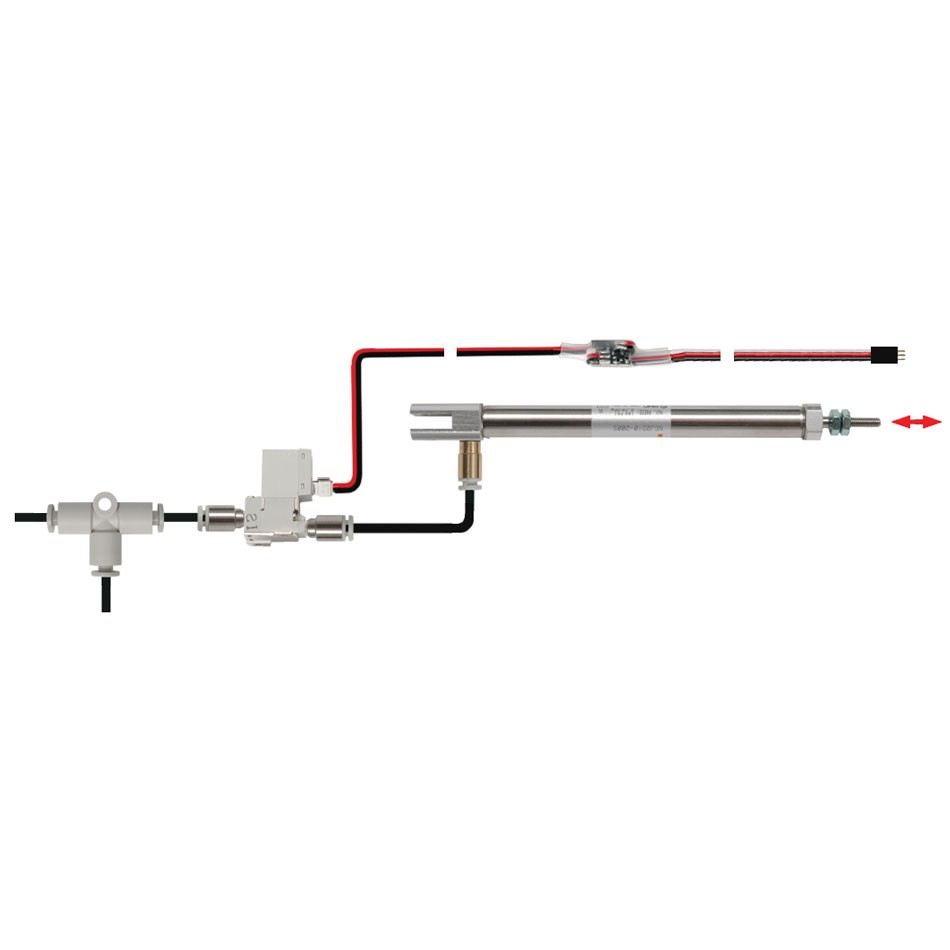

Kit neumática 1A - Un cilindro de simple efecto Add-On
El Kit 1A añade un Cilindro (Aire de empuje, Retorno por resorte) al Kit 1 o al Kit 2
• No se puede utilizar sin el Kit 1 o el kit 2
Kit neumática 2A - Cilindro de doble acción Add-On

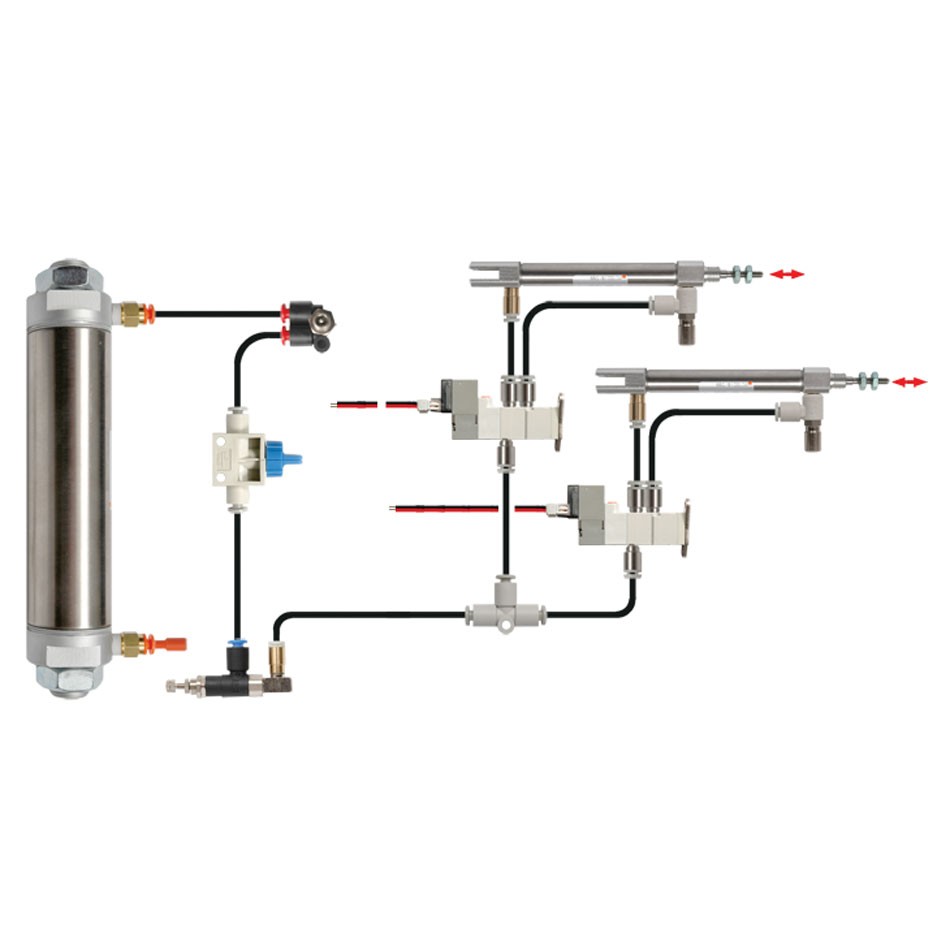

La neumática Kit 2 - Cilindros de doble acción
El Kit 2 es un completo sistema neumático add-on para VEX EDR. Los cilindros son de doble acción, lo que significa que utiliza presión de aire para extender y retraer el pistón.
• Utiliza un puerto de E / S del controlador VEX EDR por cilindro de aire
• El depósito se llena usando una conexión de bomba de empalme estándar

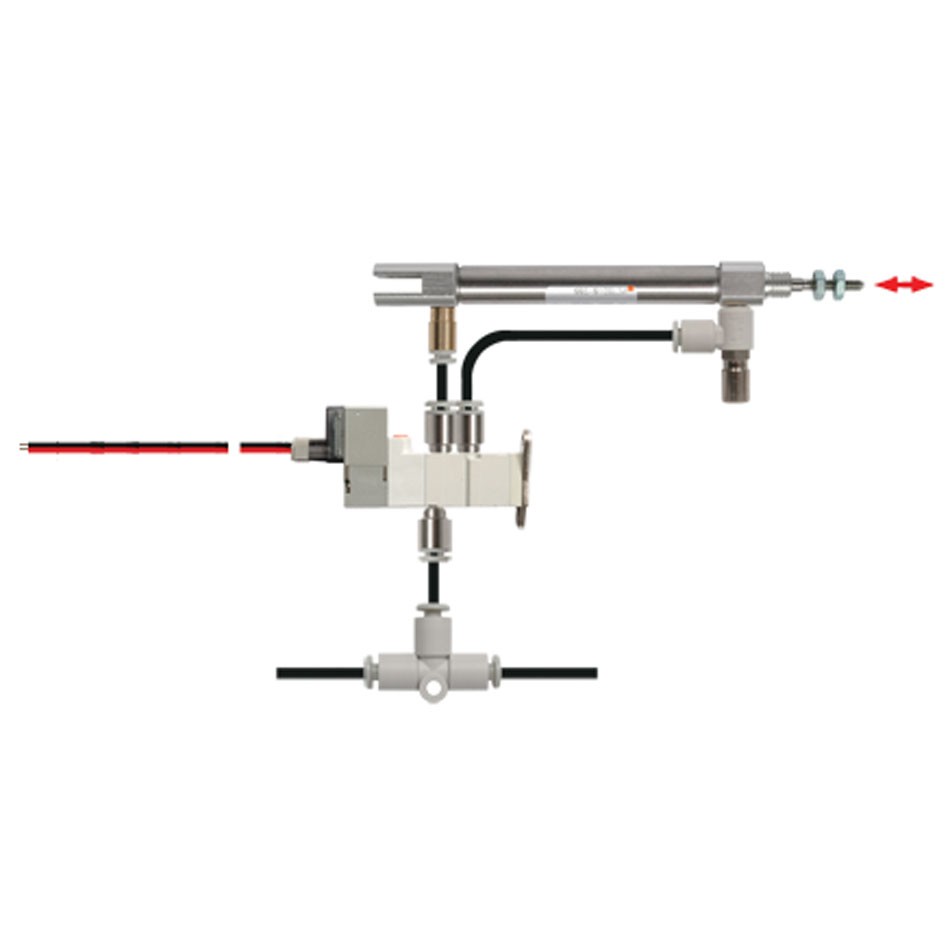

Kit neumática 2A - Cilindro de doble acción Add-On
El Kit 2A agrega un cilindro (bidireccional) a 1 Kit o Kit 2
No se puede utilizar sin el Kit 1 o el kit 2

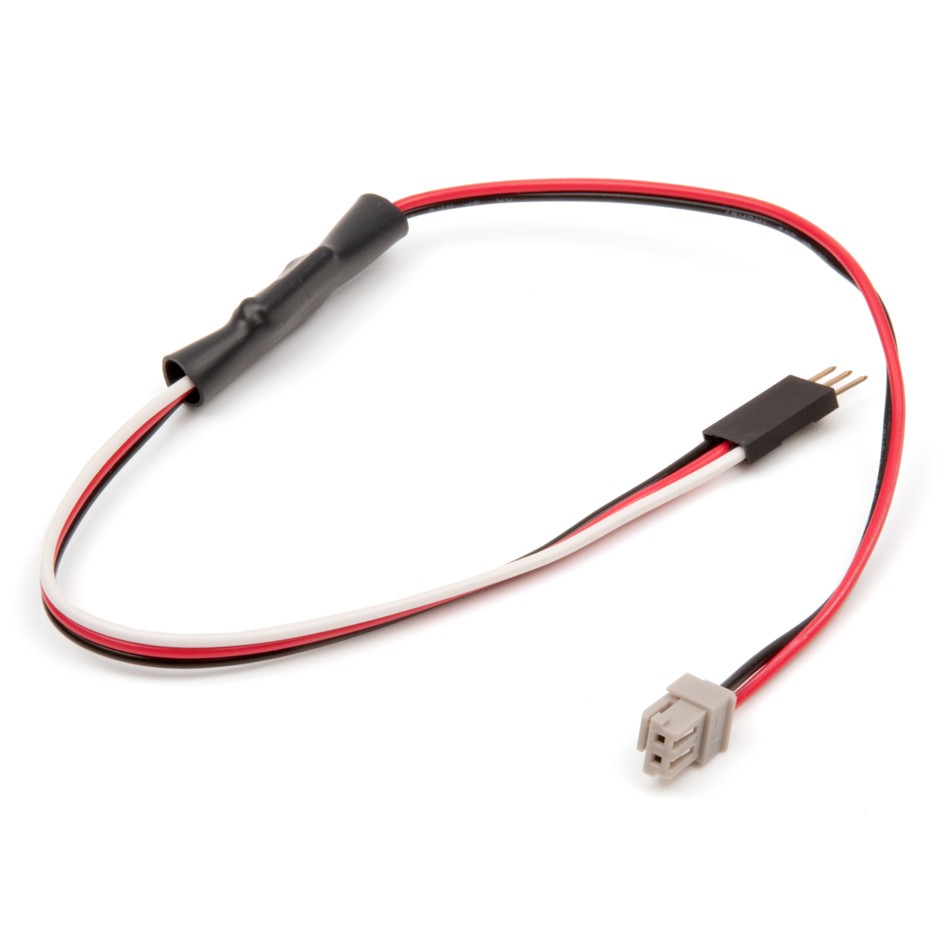

El cable del controlador de la válvula solenoide (paquete de 2)
El cable neumático del conductor del solenoide es este mismo cable del conductor que se incluye en los kits neumáticos. Este cable toma la señal digital On Off y controla la potencia de 5V aplicada a un solenoide neumático.
• Conector PWM de 3 hilos para conectar el Microcontrolador al VEX EDR
• Conector neumático de 2 hilos para conectar al solenoide neumático
• Clasificado para aproximadamente 3/4 de Amp.

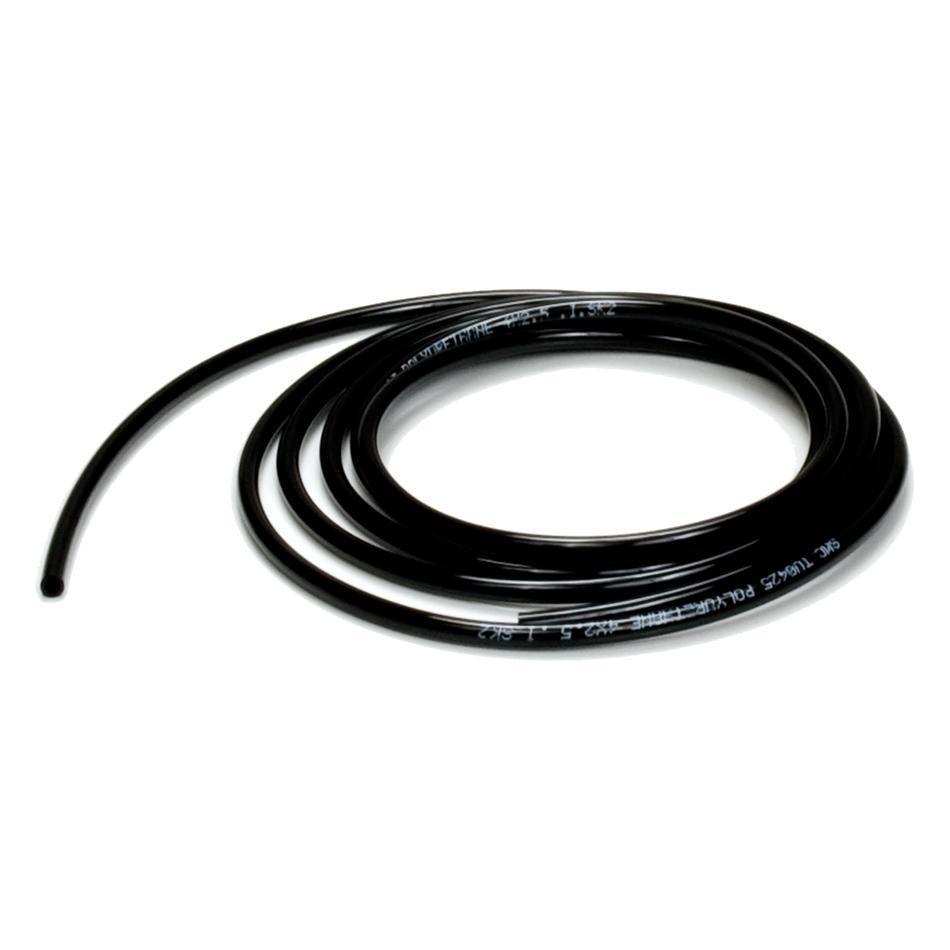

Tubos Neumáticos (5")
5 ft. de tubo de poliuretano para uso con VEX EDR neumática. (Negro de 5/32" de diámetro exterior)
• 5 ft. de tubo de poliuretano
• Compatible con VEX EDR neumática

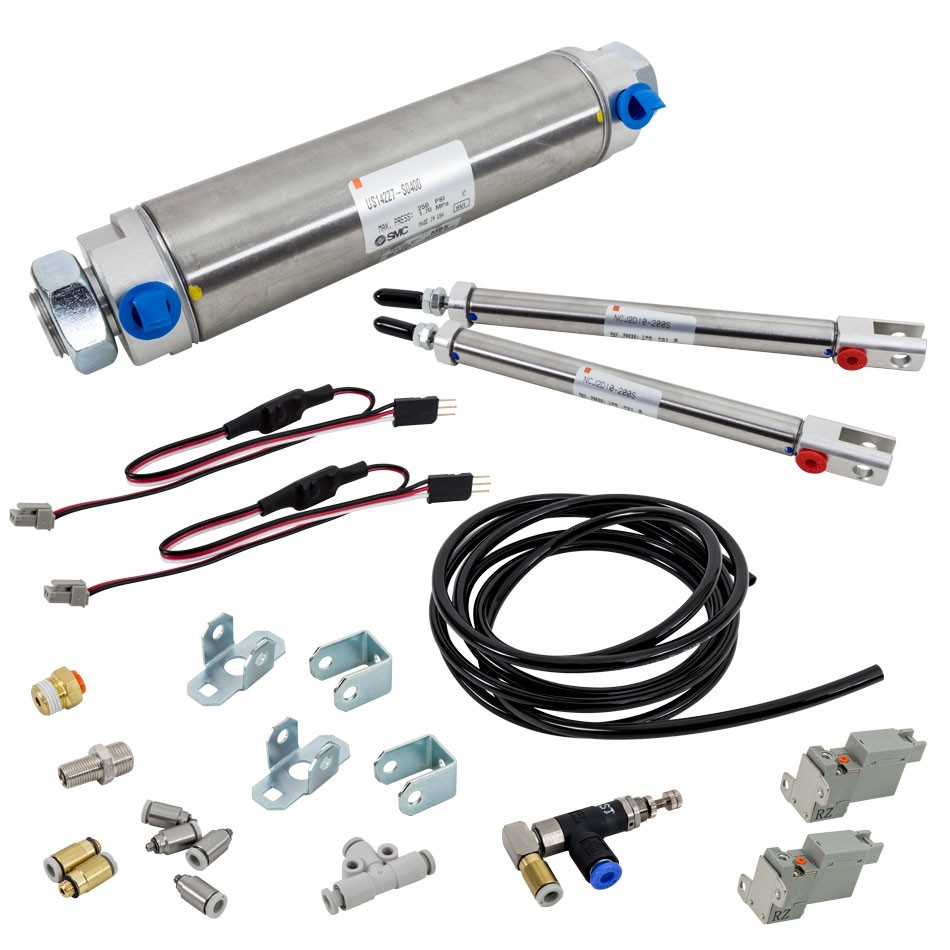

Kit 1 de Neumática- Cilindros de acción sencilla (275-0274)
(2) Controlador de electroválvula - cable w/Driver, conecta un VEX EDR Puerto de E/S a un solenoide.
(1) Bomba del neumático racor - Válvula Shraeder con conexiones de tubo de 4 mm - 8090410075
(1) Embalse - Embalse, 1-1/2" X 4" W 1/8" NPT y el puerto M5 - US14227-S0400
(1) Regulador de presión - mini regulador con accesorios de 4 mm - A-474-0000005
(1) Conexión "T" - Conexión "T" para válvulas - KQ2T04-00 o "-00A"
(2) Cilindro - Cilindro de retorno de resorte de un solo efecto 10mm Bore - NCJ2D10-200S
(2) Solenoide, On / Off - Válvula solenoide 3/2, 5VDC - SY113-SMO-PM3-F
(4) Montaje para válvulas - Tubería de 4 mm x Rosca M3 - KJS04-M3 o KJL04-M3 o KQ2S04-M3G
(1) Montaje para el depósito - 1/8 x 4 mm Conector macho al depósito - KQ2H03-34S o "-34AS"
(2) Montaje para Cilindros - Conector Macho M5 para Cilindros - KQ2S04-M5 o "-M5A"
(1) Tubería - 4mm X 1696mm Tubo de longitud - TUO425B-X81US1696
(2) Soporte de cilindro - Soporte para cilindro - CILINDRO-MONTAJE
(2) Pivote de la barra del cilindro - Pivote para la barra del cilindro - CILINDRO-ROD-PIVOT

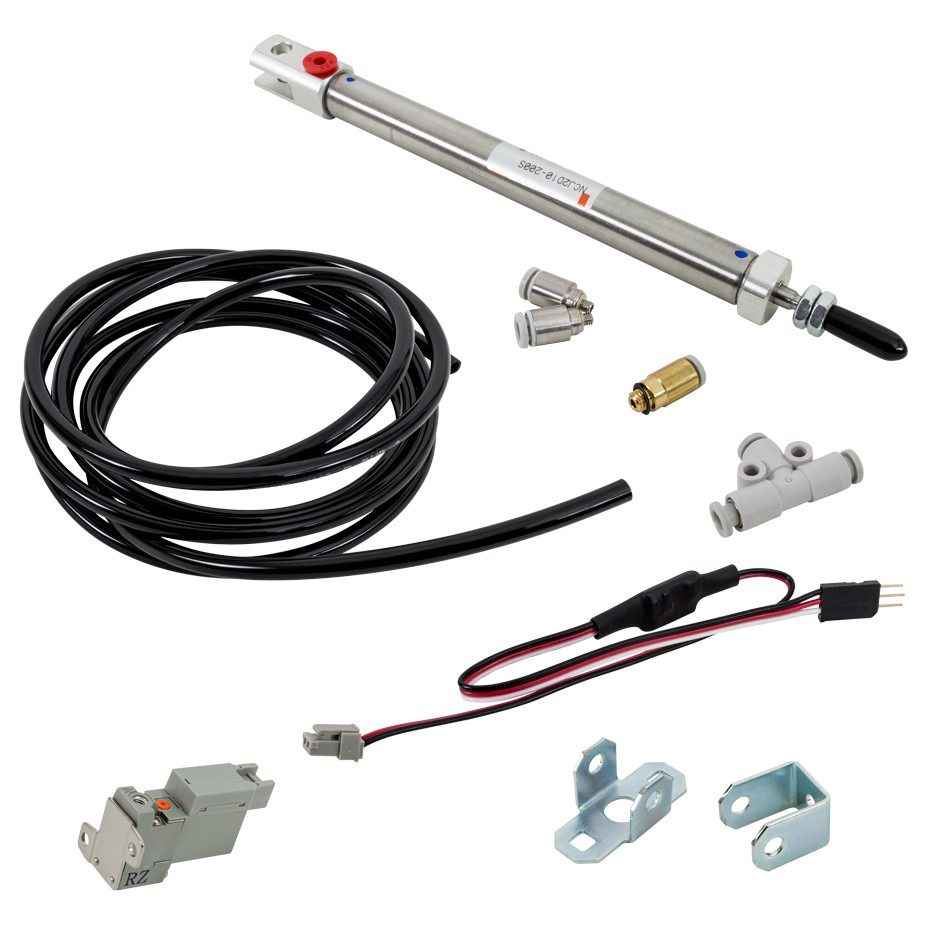

Kit neumática 1A - Un cilindro de simple efecto Add-On (275-0275)
(1) Conductor de solenoide - cable con conductor, conecta un puerto de E / S VEX EDR a un solenoide
(1) Conexión "T" - Conexión "T" para válvulas - KQ2T04-00 o "-00A"
(1) Cilindro - Cilindro de retorno de resorte de un solo efecto 10mm Bore - NCJ2D10-200S
(1) Solenoide, encendido / apagado - Válvula solenoide 3/2, 5VDC - SY113-SMO-PM3-F
(2) Montaje para válvulas - Montaje Tubo de 4 mm x Rosca M3 - KJS04-M3 o KQ2S04-M3G
(1) Montaje para Cilindros - M5 Conector Macho para Cilindros - KQ2S04-M5 o "-M5A"
(1) Cilindro de montaje - Cilindro - CILINDRO-MONTAJE
(1) Pivote del Cilindro - Pivote para la Varilla del Cilindro - CILINDRO-ROD-PIVOT
(1) Tubería - 4mm X 1696mm Tubo de longitud - TUO425B-X81US1696

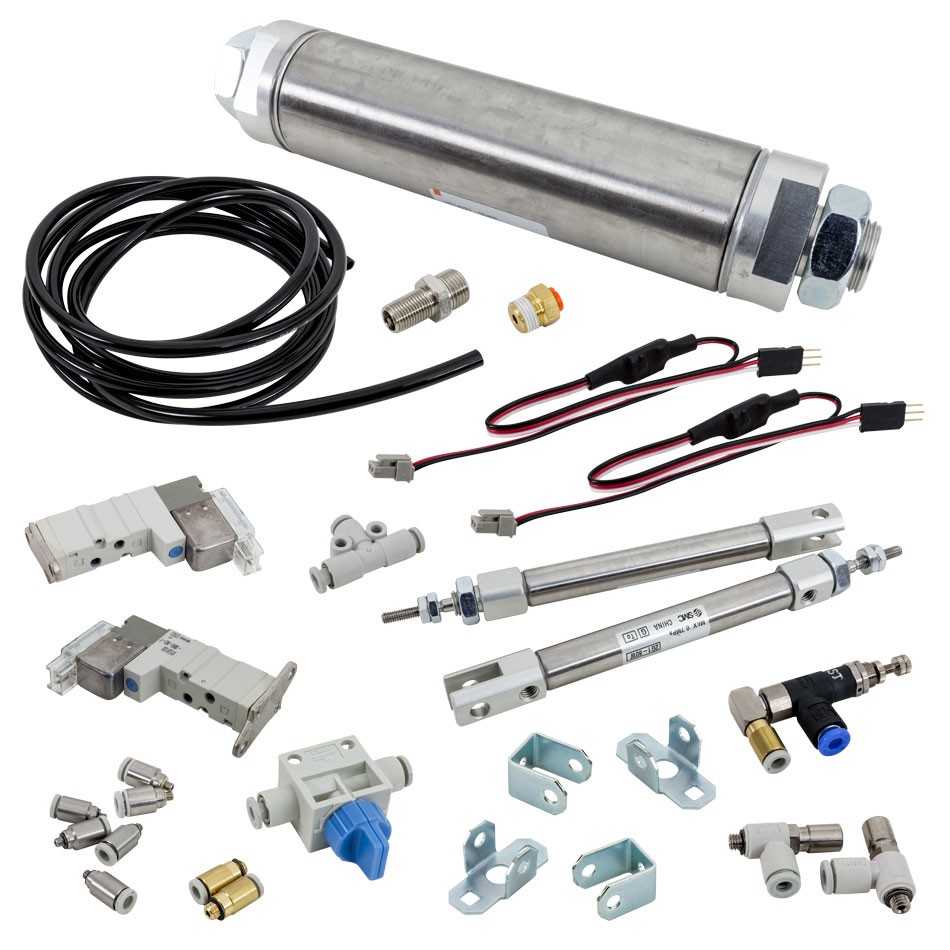

La neumática Kit 2 - Cilindros de doble acción (275-0276)
(2) Conductor del solenoide - cable con el conductor, conecta un VEX EDR I / O el puerto a un solenoide
(1) Montaje de la bomba de neumáticos - Válvula Shraeder con racores de tubo de 4 mm - 8090410075
(1) Embalse - Embalse, 1-1 / 2 "X 4", w 1/8 "NPT y puerto M5 - US14227-S0400
(1) Interruptor de encendido / apagado - Válvula de dedo - VHK3-04F-04F
(1) Regulador de presión - mini regulador con accesorios de 4 mm - A-474-0000005
(1) Conexión "T" - Conexión "T" para válvulas - KQ2T04-00 o "-00A"
(2) Cilindro, Bidireccional - Dbl Cilindro de Actuación 10mm Bore - NCJ2D10-200
(2) Solenoide, Fwd, Inverso - 5/2 Válvula Solenoide, 5VDC - SYJ3120-SMO-M3-F
(2) Medidor de flujo - Medidor de codo M5 control de flujo Tubo de 4mm - AS1201F-M5-04T
(6) Montaje para válvulas - Montaje Tubería de 4 mm x Rosca M3 - KJS04-M3 o "-M3G"
(1) Montaje para el depósito - 1/8 x 4 mm Conector macho al depósito - KQ2H03-34S o "-34AS"
(2) Montaje para Cilindros - Conector Macho M5 para Cilindros - KQ2S04-M5 o "-M5A"
(1) Tubería - 4mm X 1696mm Tubo de longitud - TUO425B-X81US1696
(2) Soporte de cilindro - Soporte para cilindro - CILINDRO-MONTAJE
(2) Tuerca de Cilindro - Tuerca para el Montaje de Cilindro - CILINDRO-TUERCA
(2) Pivote de la barra del cilindro - Pivote para la barra del cilindro - CILINDRO-ROD-PIVOT

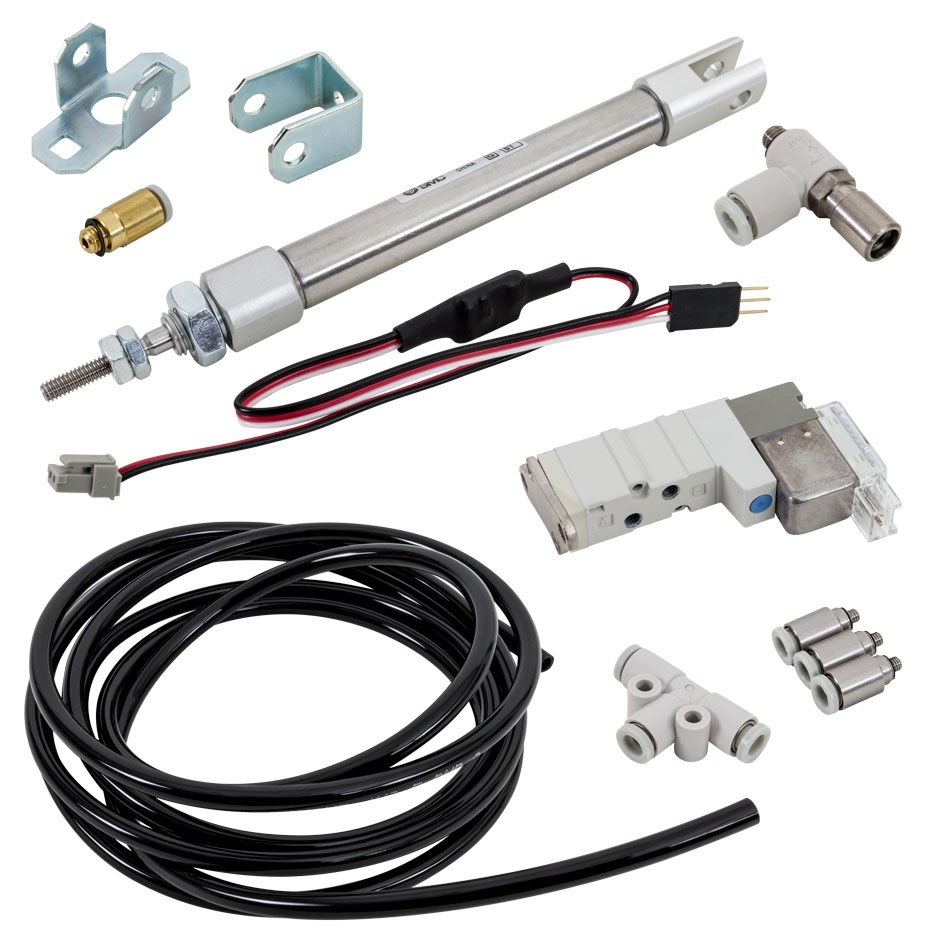

Kit neumática 2A - Cilindro de doble acción Add-On (275-0277)
(1) Conductor de solenoide - cable con conductor, conecta un puerto de E / S VEX EDR a un solenoide
(1) Conexión "T" - Conexión "T" para válvulas - KQ2T04-00 o "-00A"
(1) Cilindro, Bidireccional - Dbl Cilindro de Actuación 10mm Bore - NCJ2D10-200
(1) Medidor de flujo - Medidor de codo M5 control de flujo Tubo de 4mm - AS1201F-M5-04T
(1) Solenoide, Adelante, reverso - 5/2 Válvula solenoide simple, 5VDC - SYJ3120-SMO-M3-F
(3) Montaje para válvulas - Montaje Tubería de 4 mm x Rosca M3 - KJS04-M3 o KQ2S04-M3G
(1) Montaje para Cilindros - M5 Conector Macho para Cilindros - KQ2S04-M5 o "-M5A"
(1) Tubería - 4mm X 1696mm Tubo de longitud - TUO425B-X81US1696
(1) Tuerca de Cilindro - Tuerca para el Montaje de Cilindro - CILINDRO-TUERCA
(1) Pivote del Cilindro - Pivote para la Varilla del Cilindro - CILINDRO-ROD-PIVOT
Cable del excitador del solenoide (275-1417)
Cable del controlador de la válvula solenoide (275-1417)
Tubos neumáticos (275-0447)
Tubos Neumáticos (5 pies)
Hoja de instrucciones - VEX Pneumatics
Archivos CAD (STEP) de todos los componentes neumáticos
Presión del sistema: 689 kN / m² (100 psi)
Diámetro del cilindro:10 mm (0.394 in)
Diámetro del cilindro: 50 mm (1.987 in)
Fuerza máxima: 54 N (fuerza de 12 lb)
Carreras: 45 carreras de 100 psi a 25 psi
Control de válvulas: Se conecta a un puerto de E / S del controlador VEX EDR.
Volumen del tanque: 150 ml (9.153 in)
Longitud única: Comprimido - 5.5 in / Extended - 7.5 in
Doble Longitud: Comprimido - 6.125 in / Extended - 8.25 in
Peso del depósito: 0.68 libras
