Soportes de caja avanzada

Estos soportes de caja de cambios proporcionan soporte para varias opciones de movimiento avanzado. Estas piezas permiten a los diseñadores mecánicos avanzados de VEX EDR crear nuevos mecanismos ingeniosos.

  • Crear movimiento lineal con los engranajes de rack
  • Movimiento de transferencia de 90 grados con engranajes biselados

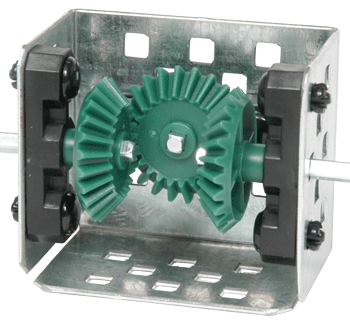

  • Agregue un diferencial a su transmisión
  • Obtener una alta reducción con los giros de gusano
  • Aumente las posibilidades de diseño de sus robots
Nota: El soporte para caja de cambios de bastidor no es compatible con el actual paquete de diapositivas lineales VEX EDR (SKU 276-1926)

Soportes de caja avanzada - VEX EDR - VEX Robotics México

Galeria



Nombre Numero de pieza
Soporte de caja de engranajes cónicos (paquete de 2) 275-1189
Soporte caja de rack (paquete de 2) Descontinuado 275-1188
Soporte para caja de cambios v2 (paquete de 2) 276-5771
Soporte de caja de engranajes de tornillo sinfín (paquete de 2) 275-1187

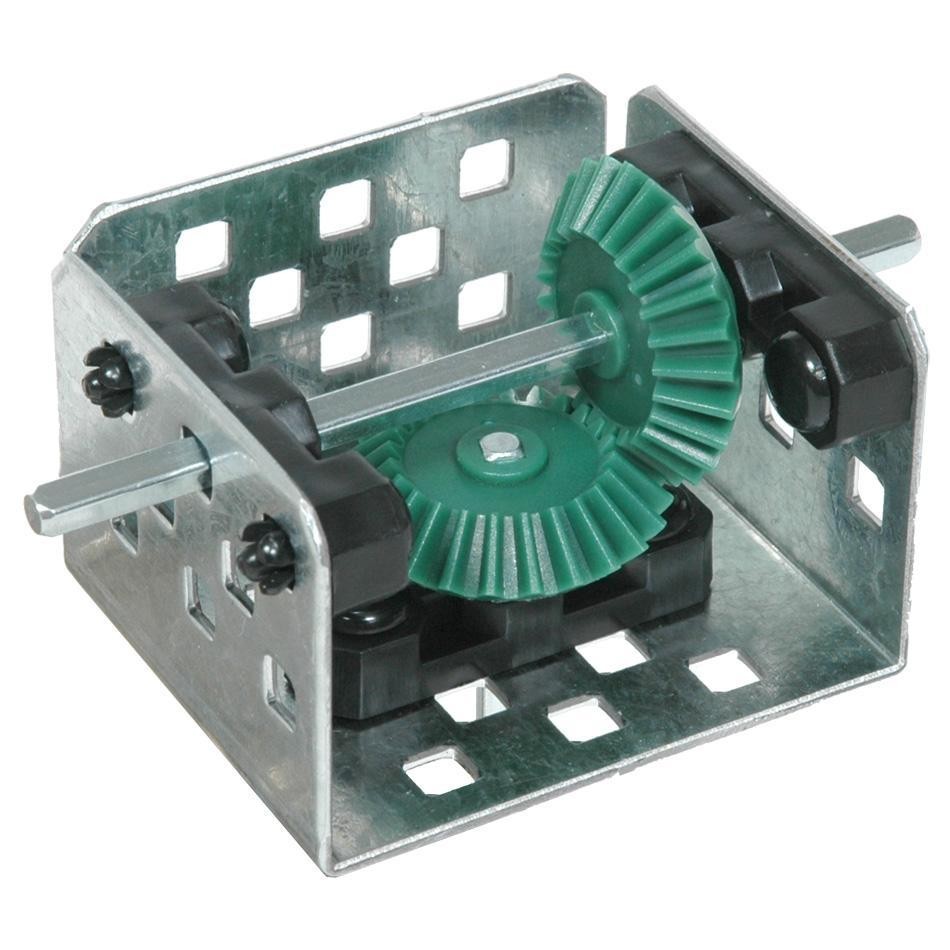

Utilice los productos estándar de Movimiento VEX EDR (no incluidos) para utilizar este soporte con VEX EDR Bevel Gears. Hay dos soportes de engranajes cónicos incluidos en este kit. Más información sobre las ventajas de estos engranes avanzados se puede encontrar en la currícula VEX EDR.

  • Diseñado para los engranes biselados VEX EDR
  • Vendido en un paquete de 2 soportes

Sólo metal. Engranajes y cojinetes no incluidos


Conecte este soporte al engrane del rack v2 y conduzca con un engranaje de piñón para transferir el movimiento de forma lineal. Más información sobre las ventajas de estos engranajes avanzados se puede encontrar en la currícula VEX EDR.


Nota: Este producto es compatible con el actual paquete de diapositivas lineales VEX EDR (SKU 276-1926) y el Rack Gear v2 (276-4782)

  • Crea un movimiento lineal
  • Se vende en un paquete de 2 soportes

Engranajes vendidos por separado

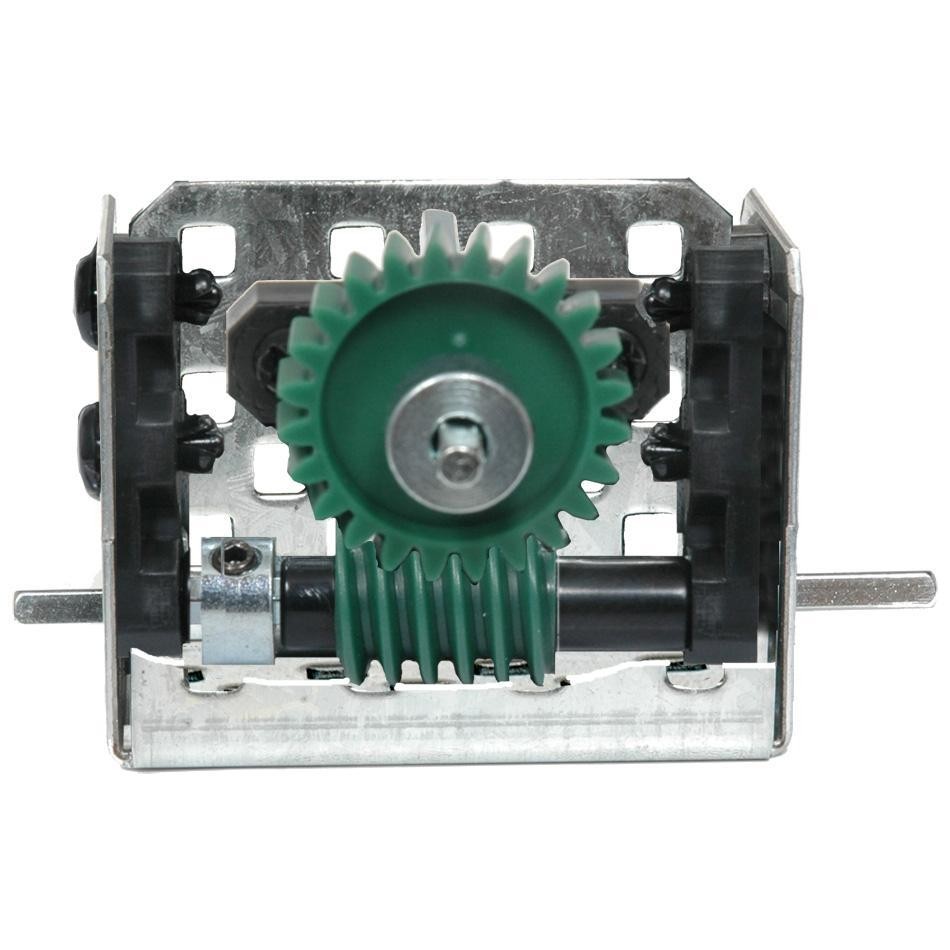

Este soporte está diseñado con el VEX EDR Worm Gear. Esta es la forma más sencilla de montar y utilizar los engranes de tornillo sin fin. Más información sobre las ventajas de estos engranajes avanzados se puede encontrar en la currícula VEX EDR.

  • Diseñado para los engranes VEX EDR Worm
  • Se vende en un paquete de 2 soportes
Sólo metal. Engranes no incluidos.

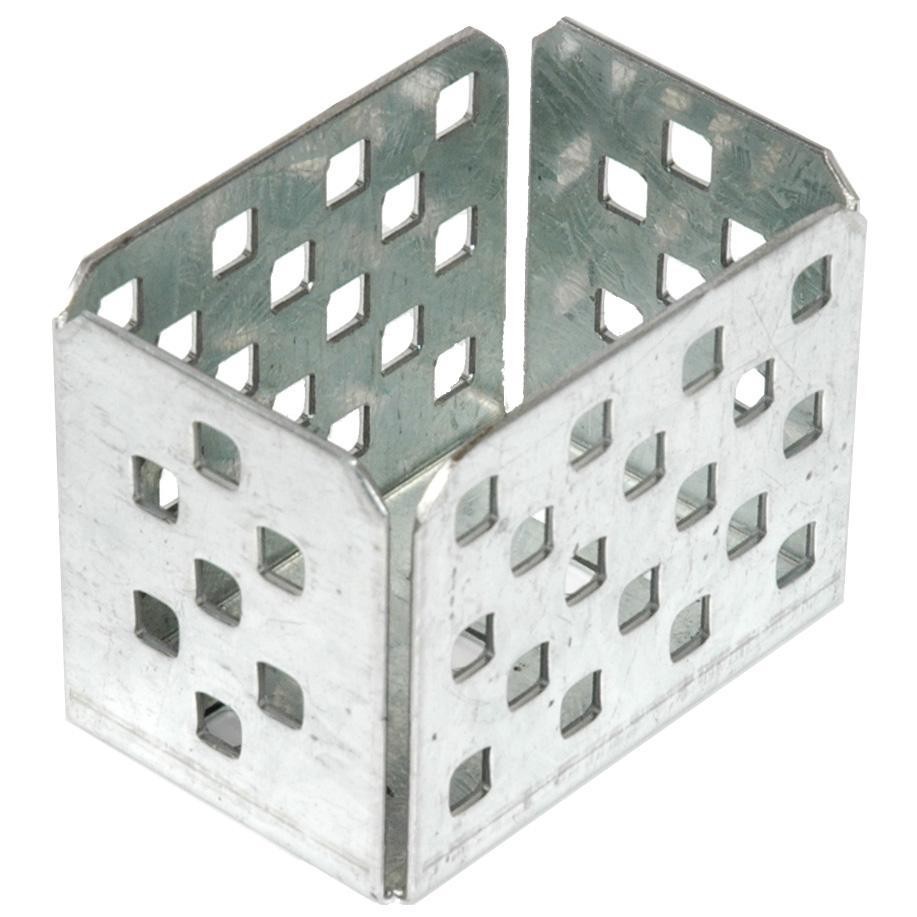

Soporte de caja de engranajes cónicos (275-1189)

(2) Soportes de caja de engranajes cónicos

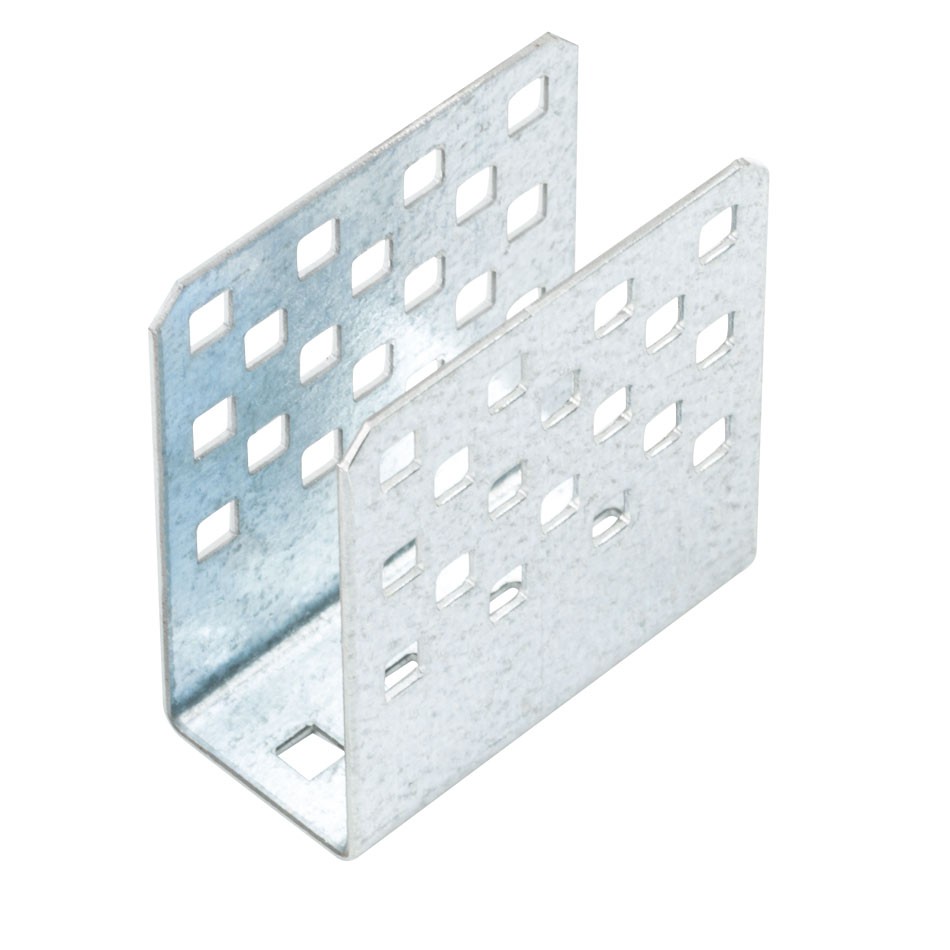

Soporte para caja de cambios de rack (275-1188)

(2) Soportes de caja de cambios de rack

Soporte de caja de engranajes v2 (275-5771)

(2) Soporte para caja de cambios de rack v2

Soporte de caja de engranajes helicoidal (275-1187)

(2) Soportes de caja de engranes de tornillo sin fin

Soporte de caja de engranajes cónicos

Archivo CAD (STEP)

Soporte para caja de cambios de bastidor

Archivo CAD (STEP)

Soporte para caja de cambios en rack v2

Archivo CAD (STEP)

Soporte de la caja de engranajes helicoidal

Archivo CAD (STEP)

0.046" (1.17 mm)

Acabado galvanizado

Acero laminado en frío según ASTM A-1008 CS Tipo B (resistencia a la tracción 40ksi aprox.)
