Kit de Poleas y Cabestrante

Tire hacia arriba.

Este kit proporciona la capacidad de implementar un sistema de cabrestante y polea y crear mecanismos de bloqueo y frenado para utilizar ventajas mecánicas.

  • Levante, baje, cuelgue, arrastre y más.
  • Configurable para muchas aplicaciones.
  • El trinquete y Diente de engranaje se pueden enganchar para prevenir conducir de nuevo.

Kit de Poleas y Cabestrante - VEX EDR - VEX Robotics México

Galeria

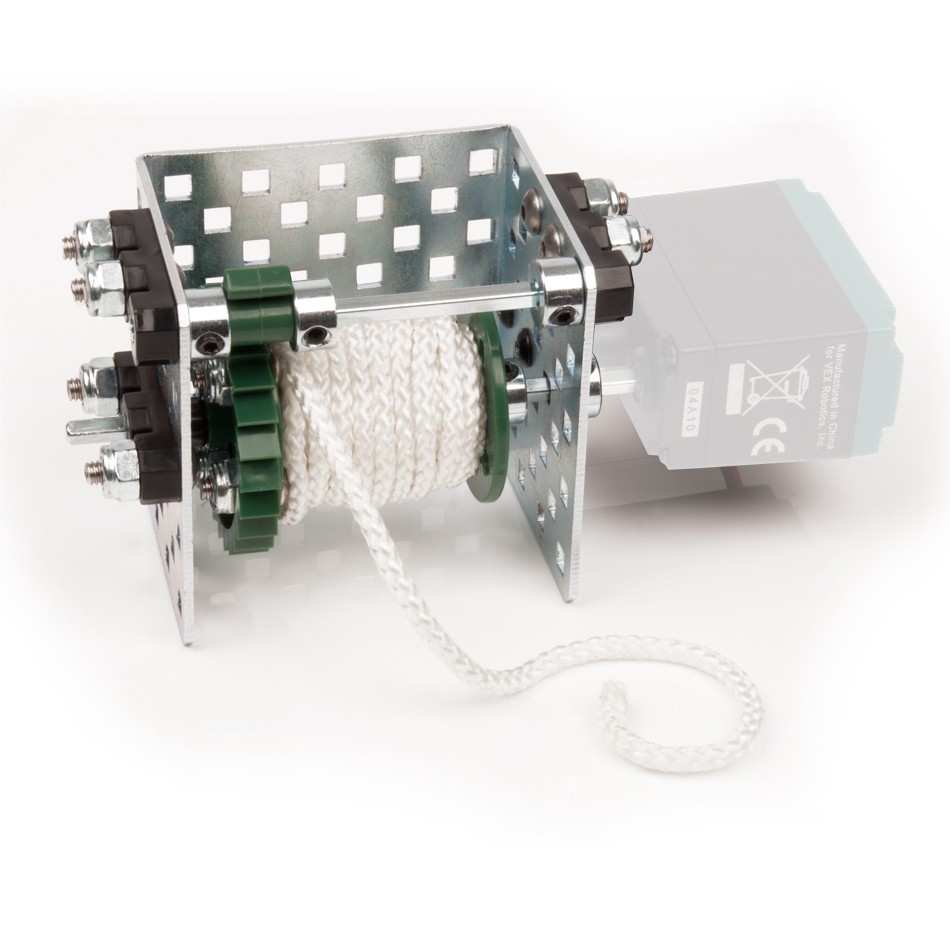

  • Montaje del cabrestante (motor y herrajes de montaje no incluidos)

  • Cabestrante y Kit de Poleas



Opciones de Trinquete y Rueda dentada

La imagen de la derecha muestra cómo el trinquete se acopla con la rueda dentada. El trinquete VEX y la rueda dentada deben montarse en una configuración específica para evitar el deslizamiento del engranaje de trinquete. La imagen a la derecha ilustra el montaje correcto del trinquete VEX en relación con el equipo de la rueda dentada VEX.

El trinquete se puede cargar con un muelle con una banda de goma por lo que siempre está en contacto con la rueda de trinquete, o alternativamente se puede accionar con un servo o motor para que el usuario puede controlar el compromiso.

  • (1) Soporte del torno
  • (1) Tambor del torno
  • (1) Engranaje de trinquete
  • (1) Trinquete de cabrestante
  • (8) Polea VEX
  • (1) Cuerda Sección de 4 pies (122 cm)
  • Soporte del manivela: 0.190 libras
  • Tambor del torno: 0.024 libras
  • Engranaje de trinquete: 0.012 lbs
  • Relleno del torno: 0.002 lbs
  • Polea VEX: 0.006 libras
  • Sección de la cuerda: 0.010 libras

Soporte del torno: 0.046 "(1.17mm)

Soporte del torno: Zinc plateado

  • Soporte para el cabrestante: Acero laminado en frío según ASTM A-1008 CS Tipo B (resistencia a la tracción 40ksi aprox.)
  • Piezas verdes: Acetal
  • Cuerda: Nylon, sólido trenzado (fuerza de tracción final: 100 libras)
  • El equipo de engranajes se acopla con el trinquete solamente
  • Tambor de cabestrante, engranaje de trinquete, trinquete y poleas de trabajo con ejes de transmisión VEX 0,125 "(3,2 mm)

Diámetro del cable Tamaño: 0.125 "(3.18mm)
