Ejes y Hardware

Porque esa rueda no se va a conducir por sí misma. Déle a sus motores algo para girar con ejes de transmisión VEX EDR.

¿Quieres un viaje más suave? Utilice cojinetes y cuellos de eje para mantener sus mecanismos y ruedas moviéndose suavemente, y que se mantengan en su lugar.

Use espaciadores si ciertas partes de su robot necesitan estar correctamente colocadas, o necesita agregar espacio entre el metal.

Ejes y Hardware - VEX EDR - VEX Robotics México

Galeria



Ejes

Nombre Numero de pieza
Paquete de Eje de transmisión de 2 "y 3" 276-2011
Eje de transmisión 12 "(paquete de 4) 276-1149

Hardware del eje

Nombre Numero de pieza
Acoplador de eje (paquete de 5) 276-1843
Collar del eje de sujeción (paquete de 10) 276-3891
Collar de eje de goma (paquete de 30) 228-3510
Bloqueo de barra de eje de transmisión (paquete de 8) 275-1065
Eje de Collar (paquete de 16) 276-2010
8-32 x 0,125 "Tornillo de montaje (paquete de 32) 276-2385

Baleros

Nombre Numero de pieza
Rodamiento de paso plano de 1/4" (paquete de 10) Descontinuado 276-2179
Rodamiento plano (paquete de 10) 276-1209
Remache de fijación del cojinete (paquete de 50) 276-2215
Porte de Bloque de Almohada y Paquete de Barra de Cerradura 276-2016

Espaciadores

Nombre Numero de pieza
Espaciador de plástico, 4.6mm (paquete de 20) 276-2018
Espaciador de plástico, 8mm (paquete de 20) 276-2019
Espaciador de nylon paquete variado 275-1025
Arandela de teflón (paquete de 25) 276-2016
Arandela de acero (paquete de 200) 275-1024

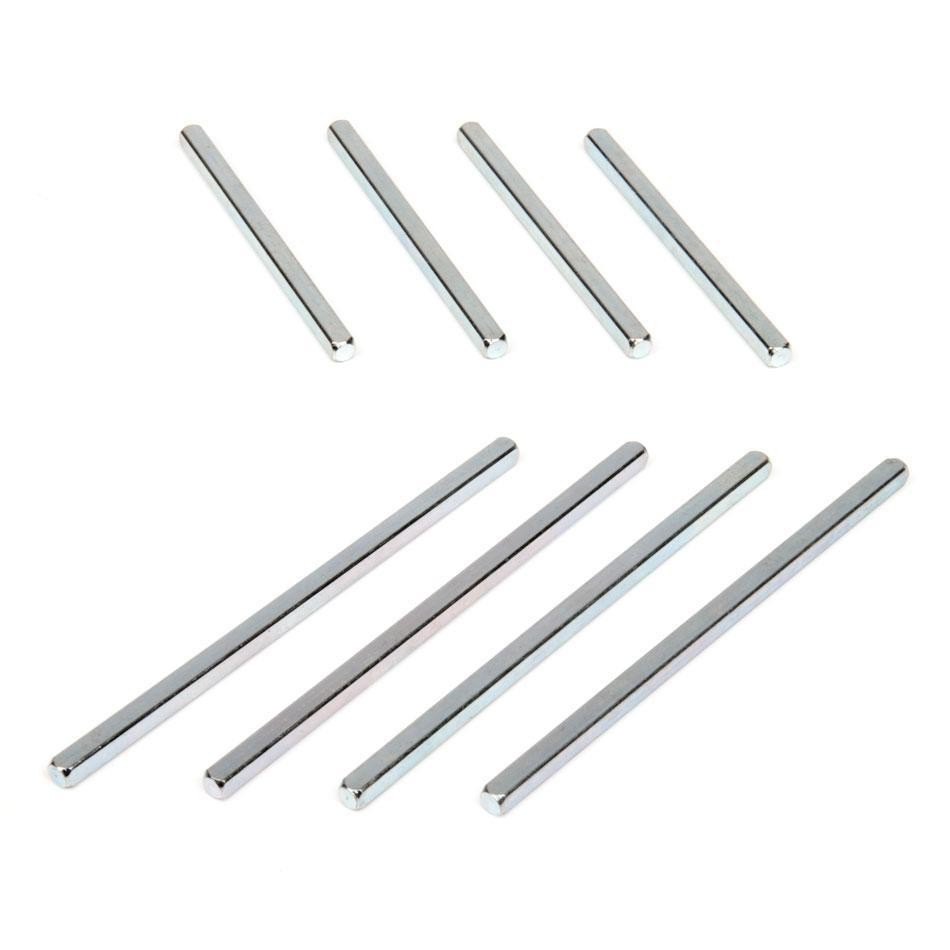

VEX EDR Los ejes impulsores cuadrados tienen esquinas redondeadas que les permiten girar fácilmente en un orificio redondo, mientras que en el agujero cuadrado se bloquean. Insertar estos en un motor para todas sus aplicaciones.

  • Longitudes: 2 ", 3" y 12 "
  • Utilice los de 12 "para hacer sus propios ejes de longitud personalizados
  • Funciona con motores, ruedas, engranajes y cojinetes

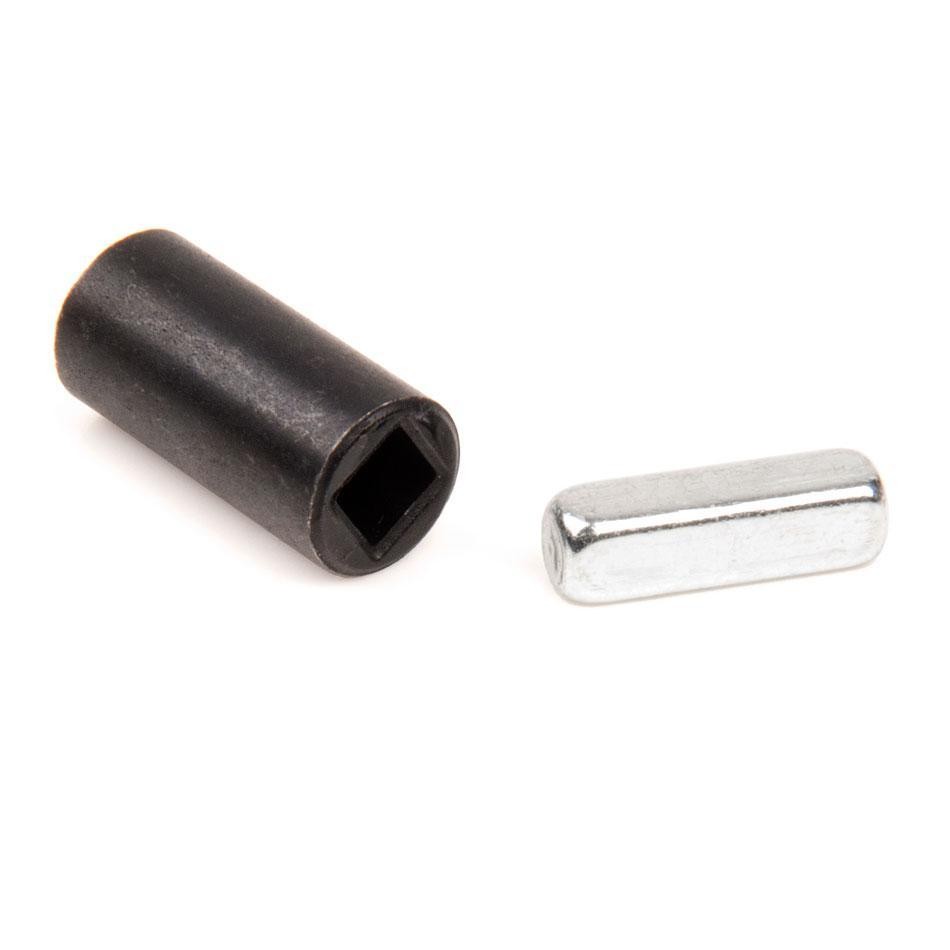

Los acopladores de eje son de la misma longitud que los antiguos clutches VEX EDR, permitiendo que los motores de 2 hilos se utilicen en lugares que antes tenían un clutch sin cambiar la longitud del eje.

  • Cambia los motores de 3 hilos de forma rápida y sencilla
  • La colocación entre el motor y el eje de transmisión facilita el cambio de los ejes

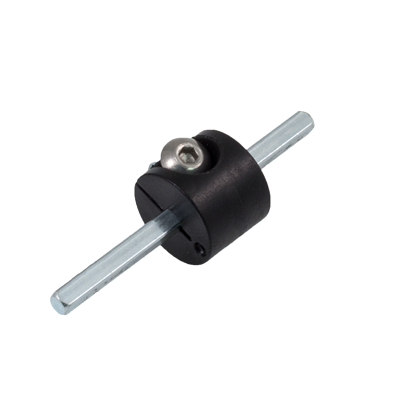

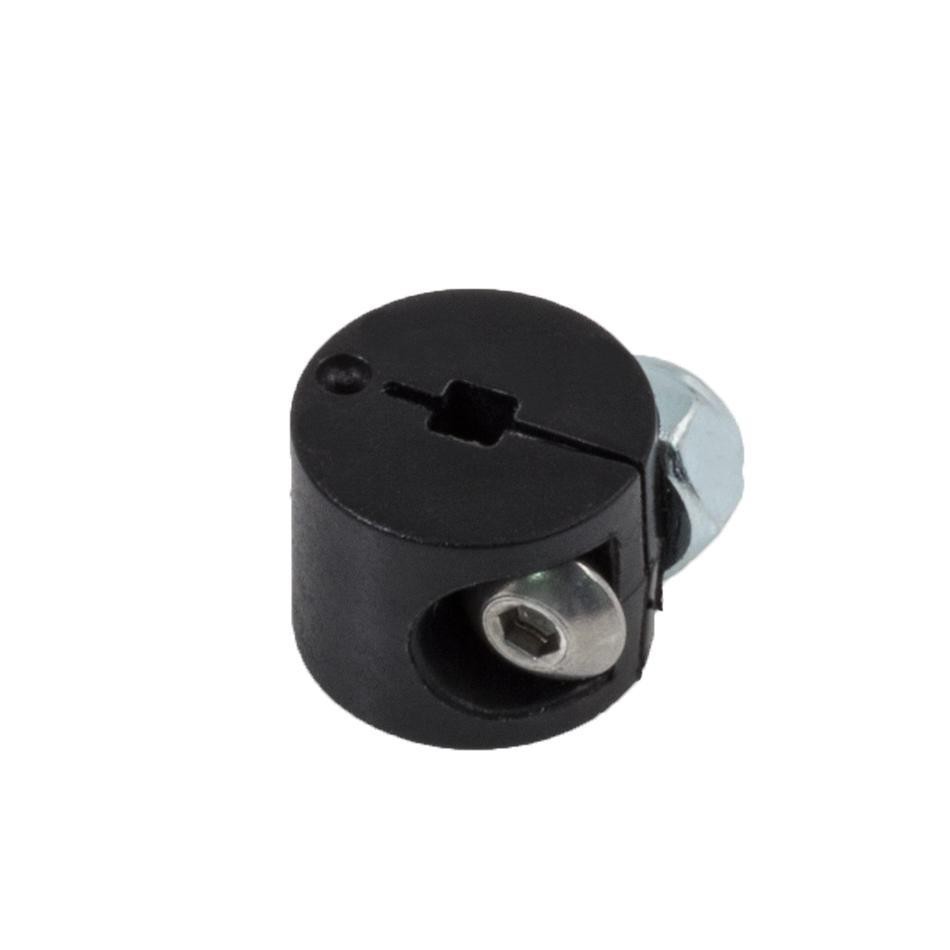

Los collarines de eje de sujeción utilizan tornillos y tuercas VEX EDR estándar para mantener un cierre apretado sin arañar ni dañar el eje.

  • Diseñado específicamente para ejes de transmisión VEX EDR
  • Los tornillos VEX EDR estándar usan una llave allen de 3/32 "
  • El collarín de sujeción es fácilmente ajustable sin dañar el eje

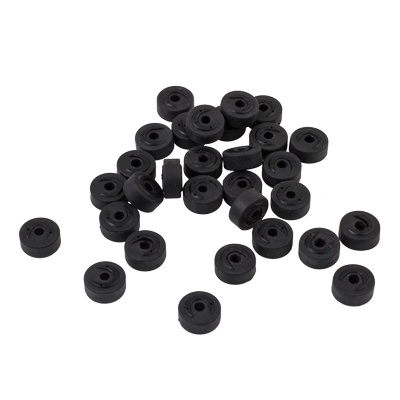

Collares de eje de goma que se deslizan fácilmente en los baleros de VEX EDR de 0.125". La fricción entre el eje de acero y collar de goma mantiene las ruedas y engranajes de deslizarse.

  • Diseñado específicamente para ejes de transmisión VEX EDR

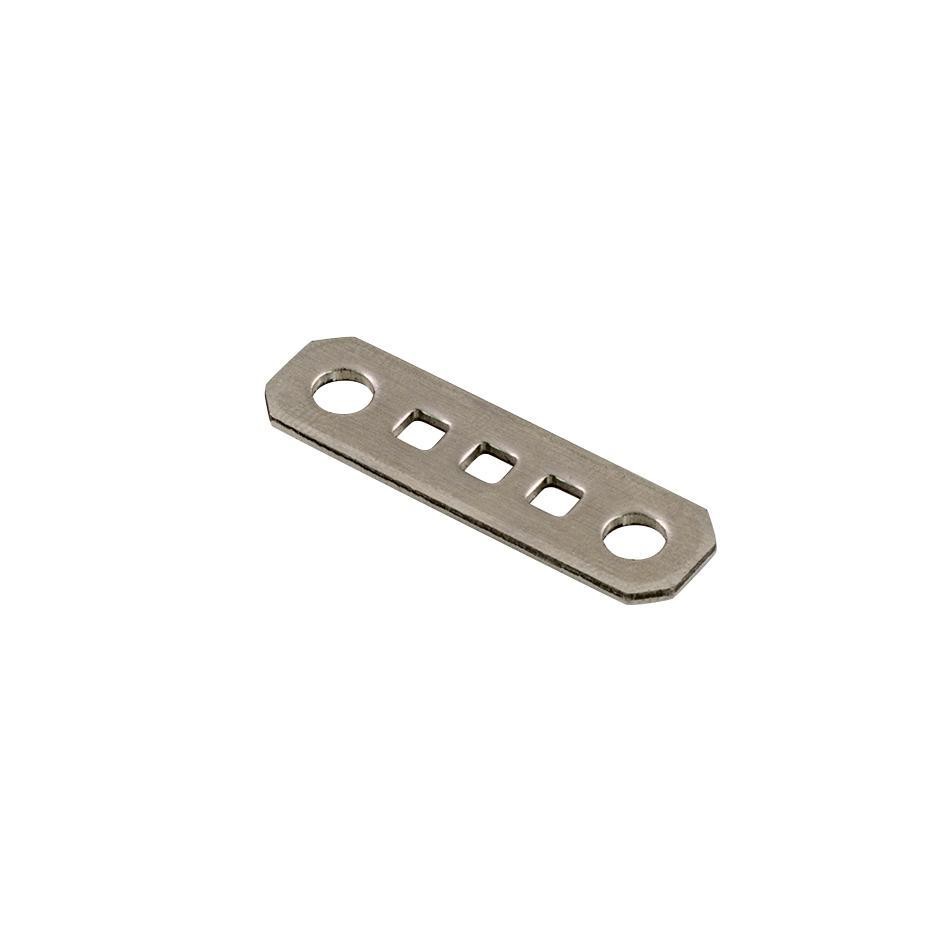

El bloqueo de la barra del eje de transmisión es la versión metálica de la pieza de bloqueo del eje. Incluye tres ubicaciones para ejes cuadrados.

  • Demasiado Fuerte
  • Hecho del acero laminado en frío, 0.046 "grueso, cinc plateado

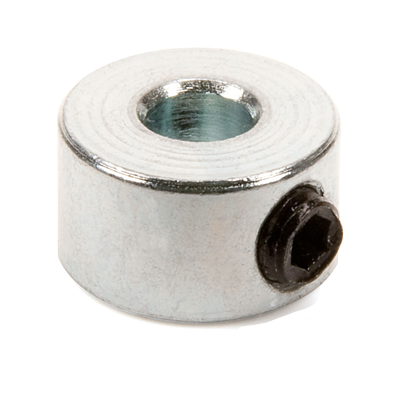

Los collarines se bloquean en los ejes de transmisión, evitando que las ruedas y los engranajes se deslizen a lo largo del eje. Los collarines se ajustan alrededor de los ejes de transmisión y se pueden fijar en su lugar con un tornillo de fijación.

  • Diseñado específicamente para ejes de transmisión VEX EDR
  • El tornillo de ajuste utiliza la misma llave hexagonal que los tornillos de motor de 6-32

Los cojinetes de acetato de 1/4 "están específicamente diseñados para montarse en VEX EDR 1/4" Pitch Metal. Úselos con otros componentes del VEX EDR Motion Subsystem para crear mecanismos complejos y complejos.

  • La baja fricción permite que los ejes giren suavemente
  • Montaje con tornillos y tuercas o remaches adjuntos
  • Crear mecanismos complejos y complejos
Descontinuado. Disponible hasta agotar existencias.

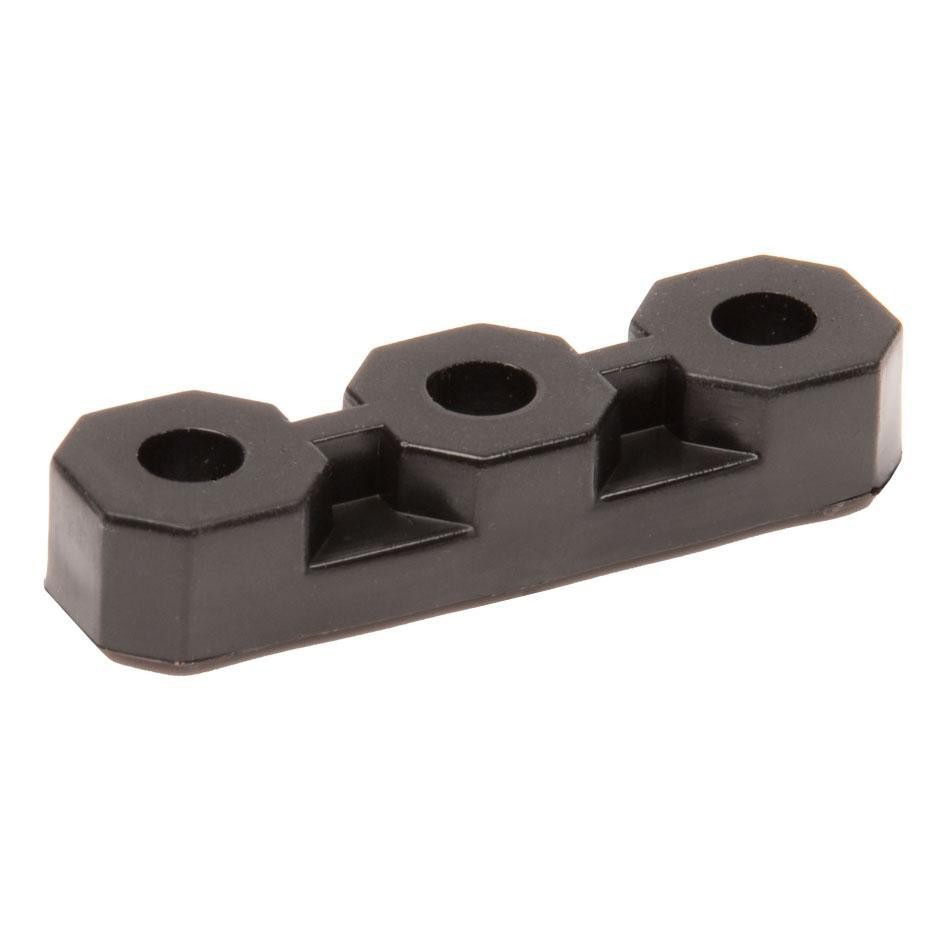

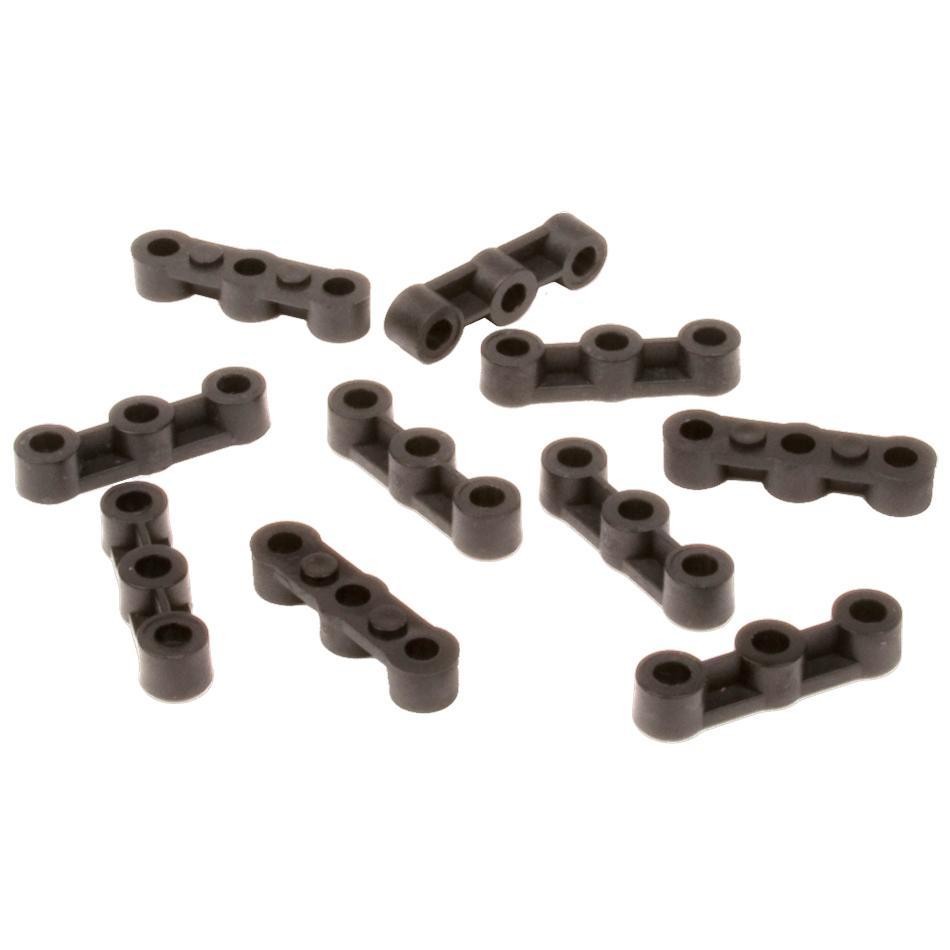

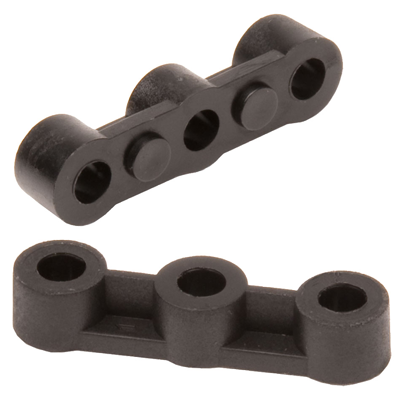

El rodamiento plano se monta directamente sobre un trozo de VEX EDR estructura y admite un eje que corre perpendicular y directamente a través de la estructura.

  • La baja fricción permite que los ejes giren suavemente
  • Montaje con tornillos y tuercas o remaches adjuntos

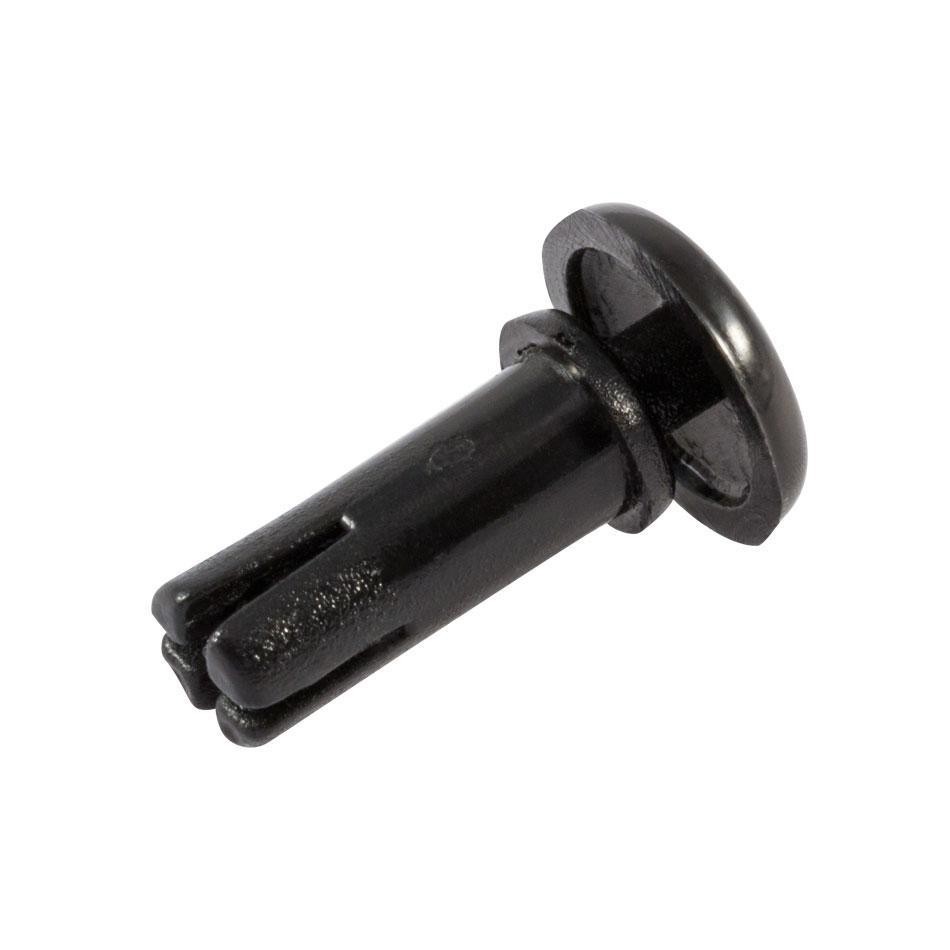

Los remaches de fijación para los rodamientos hacen que el montaje sobre componentes estructurales de VEX EDR sean mas fácil. Reutilizable; Simplemente empuje el pasador hacia fuera desde la parte posterior.

  • Acelerar el montaje del robot
  • 50 de cada uno de los remaches de fijación del cojinete
  • Reutilizable

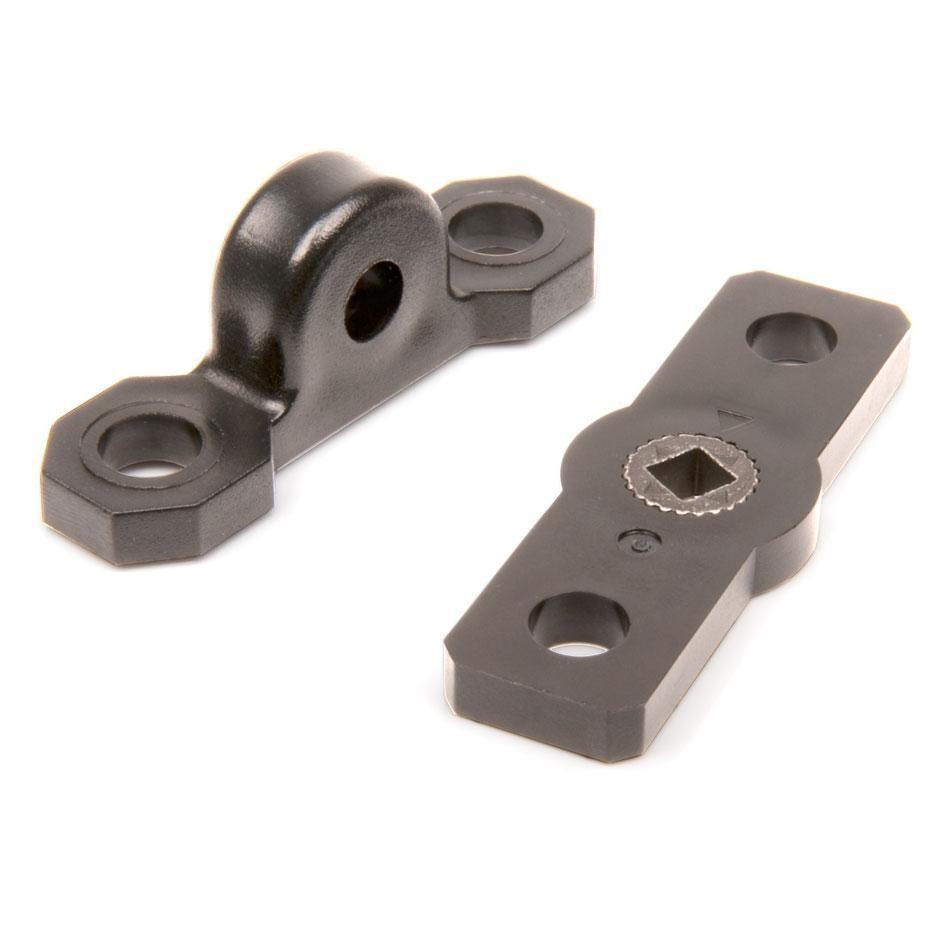

Los bloques de rodamiento se montan sobre una pieza de estructura y soportan un eje que está desplazado por encima, por debajo o al lado de la estructura. , debajo o al lado de la estructura. Barras de bloqueo permiten que cualquier componente de EDR VEX se "bloquea" a un eje que gira con el eje.

  • Bloques de rodamientos montados en una pieza de estructura para apoyar un eje
  • Barras de bloqueo permiten a los componentes de VEX EDR ser "bloqueados" por un eje
  • Estos artículos no se venden por separado.

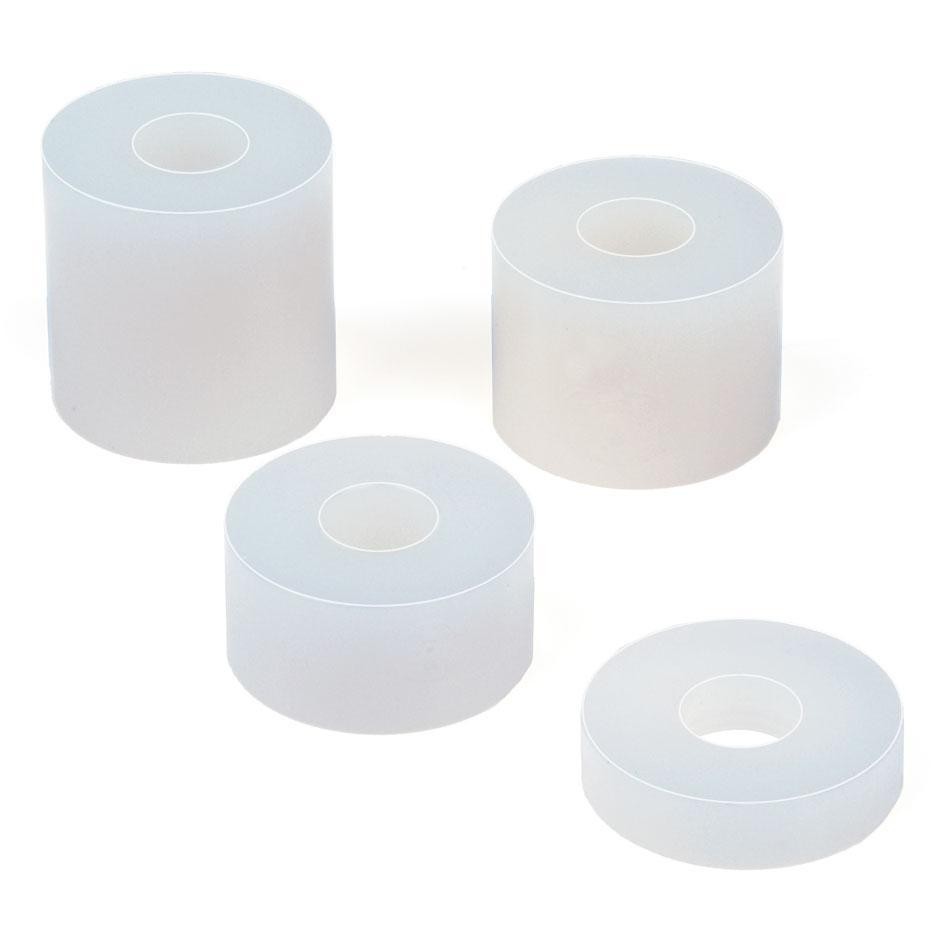

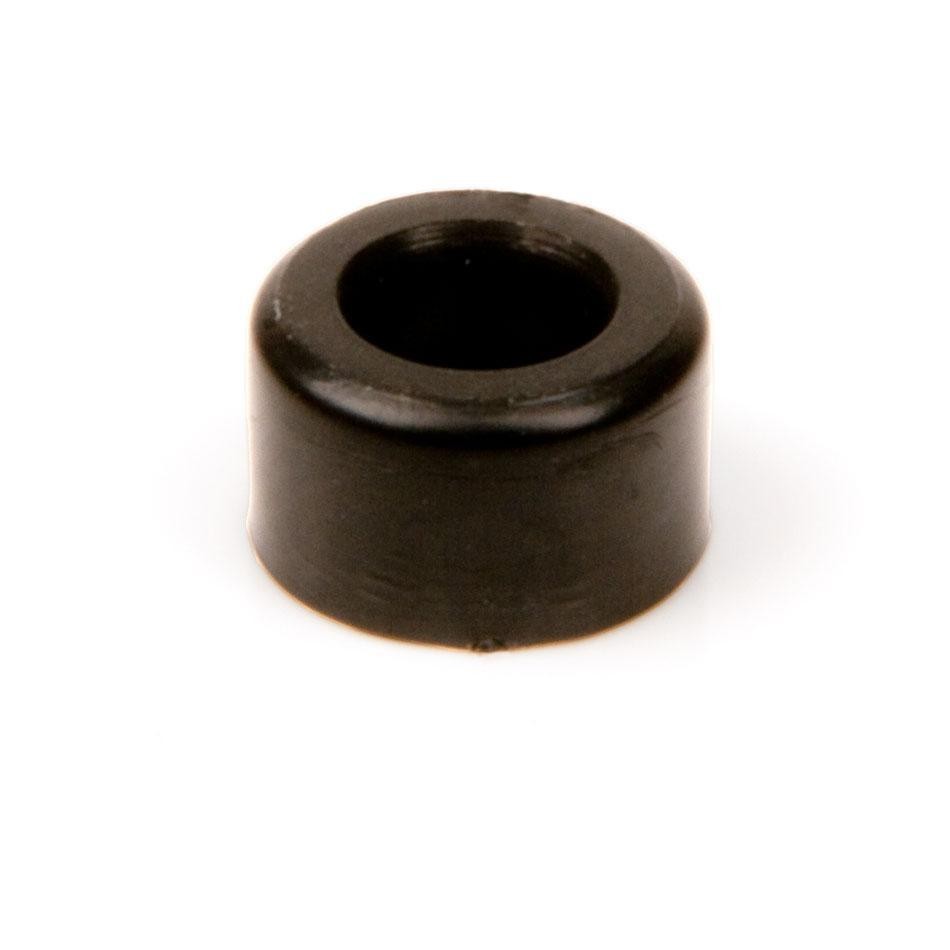

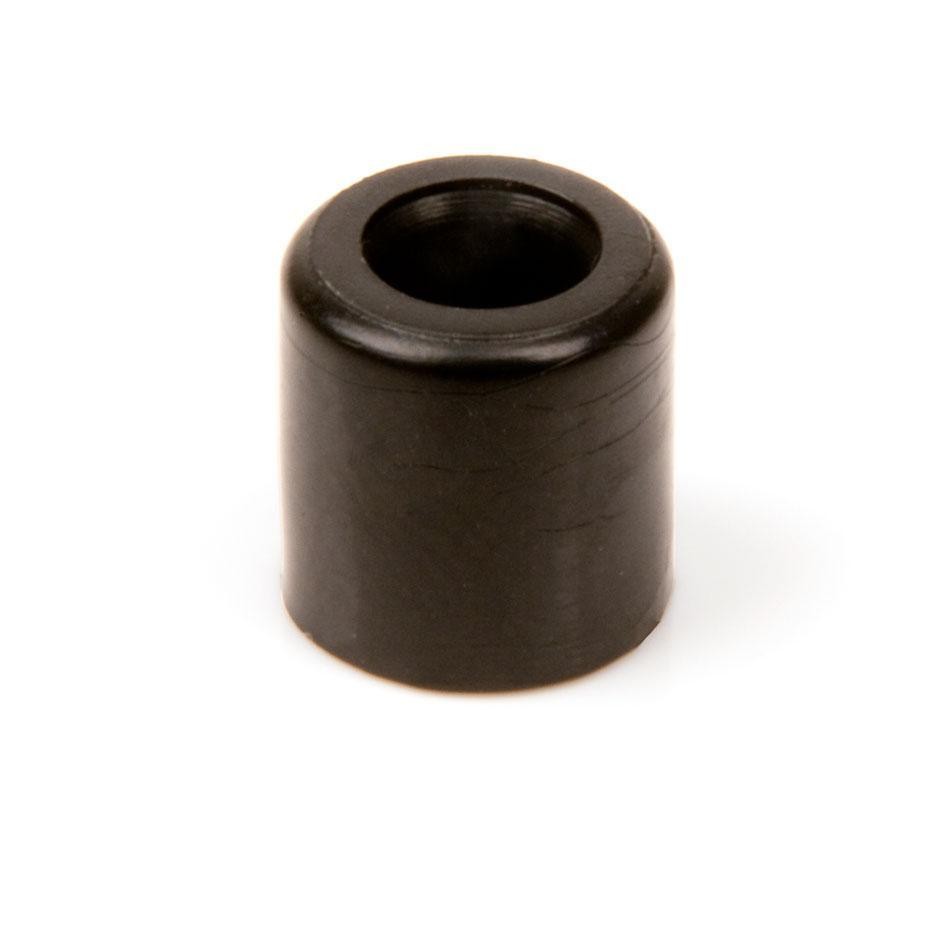

A Espaciador se utiliza para crear un espacio entre dos objetos, a menudo para colocarlos correctamente. Disponible en varias longitudes.

  • Elimina la inclinación de los ejes
  • Añada espacio entre las piezas metálicas
  • Opciones de plástico y nylon

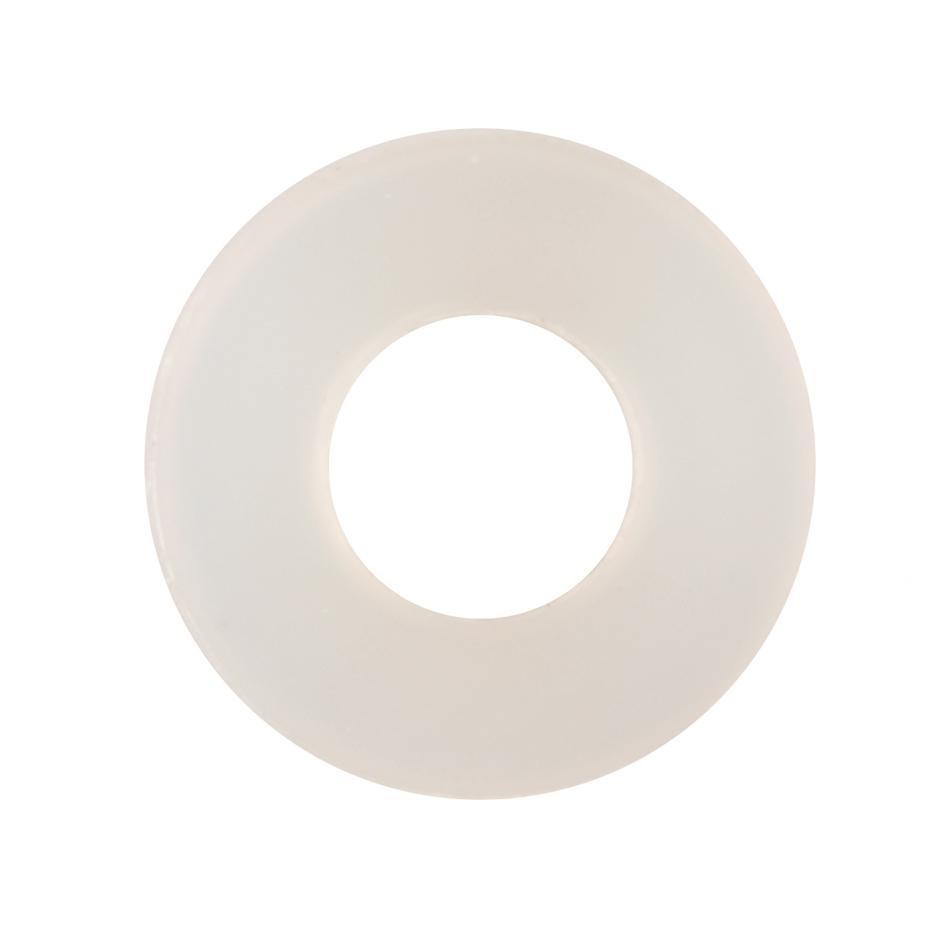

Una rondana es un disco delgado con un agujero utilizado para distribuir la carga de un fijador roscado. VEX EDR encajan en las rondanas y tornillos EDR VEX VEX EDR los ejes.

  • Las rondanas de acero son una buena opcion de rondanas para todo propósito.
  • El teflón tiene baja fricción. Utilícelo en ejes donde el metal se frota con metal.

Eje de transmisión de 2 "y 3" (276-2011)
(4) Eje, barra cuadrada 2 "
(4) Eje, barra cuadrada 3 "

Eje de transmisión 12 "(paquete de 4) (276-1149)
(4) Eje, barra cuadrada 12 "

Acoplador de eje [paquete de 5] (276-1843)

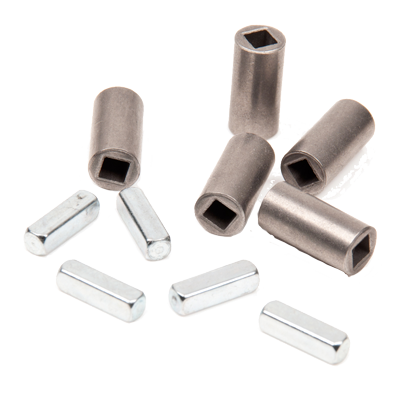

(5) Acoplador del eje
(5) Poste del motor

Collar del eje de sujeción [Paquete de 10] (276-3891)
(10) Collar del eje de sujeción
(10) # 8-32 x 0,5 "Tornillo de cabeza de botón
(10) # 8-32 Tuerca de Nylock

Collar de eje de goma [Paquete de 30] (228-3510)
(30) Collares de corredera de goma sobre el eje

Bloqueo de barra de eje de transmisión [paquete de 8] (275-1065)
(8) Bloqueo de la barra del eje de transmisión

Collar de eje [paquete de 16] (276-2010)
(16) Collar de eje con tornillos de fijación

8-32 x 0,125 "Tornillo de montaje [paquete de 32] (276-2385)
(32) Tornillos de montaje de collar de eje de repuesto

1/4 "Soporte plano para montaje [paquete de 10] (276-2179)
(10) Rodamientos

Soporte plano [paquete de 10] (276-1209)
(10) Soportes planos, Acetal

Remache de fijación del Balero [paquete-50] (276-2215)
(50) Remaches del accesorio del ángulo

Balero con soporte de bloqueo(276-2016)
(6) Baleros bloqueables
(4) Barra de seguridad

Espaciador de plástico, 4,6 mm [paquete de 20] (276-2018)
(20) Espaciador de plástico, 4,6 mm

Espaciador de plástico, 8mm [20-pack] (276-2019)
(20) Espaciador de plástico, 8 mm

Paquete de variedad de espaciador de nylon (275-1066)
(10) Espaciador de nylon de 0,125 "
(10) Espaciador de nylon de 0,250 "
(10) Espaciador de nylon de 0,375 "
(10) Espaciador de nylon de 0.500 "

Rondana, Teflón [25-pack] (275-1025)
(25) Rondanas de teflón

Rondana, Acero [paquete de 200] (275-1024)
(200) Rondanas de acero 8 mm

Eje de transmisión de 2 "y 3" (276-2011)
Archivos CAD (STEP)

Eje de transmisión 12 "(paquete de 4) (276-1149)
Archivos CAD (STEP)

Acoplador de eje [paquete de 5] (276-1843)
Archivos CAD (STEP)

Collar del eje de sujeción [Paquete de 10] (276-3891)
Archivo CAD (STEP)

Collar de eje de goma [Paquete de 30] (228-3510)
Archivo CAD (STEP)

Bloqueo de barra de eje de transmisión [paquete de 8] (275-1065)
Archivo CAD (STEP)

Collar de eje [paquete de 16] (276-2010)
Archivos CAD (STEP)

8-32 x 0,125 "Tornillo de montaje [paquete de 32] (276-2385)
Archivo CAD (STEP)

Soporte plano con baleros [paquete de 10] (276-1209)
Archivos CAD (STEP)

Remache de fijación del balero [paquete-50] (276-2215)
Archivos CAD (STEP)

Soporte para bloqueo de balero y barra de bloqueo (276-2016)
Archivos CAD (STEP)

Espaciador de plástico, 4,6 mm [paquete de 20] (276-2018)
Archivos CAD (STEP)

Espaciador de plástico, 8mm [20-pack] (276-2019)
Archivos CAD (STEP)

Paquete de Variedad de Espaciador de Nylon (275-1066)
Archivos CAD (STEP)

Rondana, Teflón [25-pack] (275-1025)
Archivos CAD (STEP)

Rondana, Acero [paquete de 200] (275-1024)
Archivos CAD (STEP)

Eje de transmisión de 2 "y 3" (276-2011)
Eje de transmisión 2 ": 0,011 libras (4,99 gramos)
Eje de transmisión 3 ": 0,013 libras (5,80 gramos)

Eje de transmisión 12 "(paquete de 4) (276-1149)
Peso - 0.048 libras (21.9 gramos)

Acoplador de eje [paquete de 5] (276-1843)
Acoplador del eje: 1,814 gramos (0,004 libras)
Cargo del motor: 0.002 libras (0.907 gramos)

1/4 "Pitch Bearing Flat [paquete de 10] (276-2179)
Peso: 0.003 libras (1.63 gramos)

Rodamiento plano [paquete de 10] (276-1209)
Peso: 0.003 libras (1.63 gramos)

Remolque del accesorio del cojinete [paquete-50] (276-2215)
Peso: 0.0005 libras (0.0226 gramos)

Rondana, Teflón [25-pack] (275-1025)
Tamaño: 0.173 "ID, 0.375" OD, 0.04 "de espesor

Rondana, Acero [paquete de 200] (275-1024)
Tamaño: 0.172 "ID, 0.375" OD, 0.032 "de espesor

Eje de transmisión de 2 "y 3" (276-2011)
Compatible con todos los productos de movimiento VEX

Eje de transmisión 12 "(paquete de 4) (276-1149)
Compatible con todos los productos de movimiento VEX

Acoplador de eje [paquete de 5] (276-1843)
Compatible con motor de 2 hilos 269, motor de 2 hilos 393
Y todos los ejes VEX EDR

Collar del eje de sujeción [Paquete de 10] (276-3891)
Compatible con ejes VEX EDR (barras cuadradas) 0.125 "(3.175mm)

Collar de eje de goma [Paquete de 30] (228-3510)
Compatible con ejes VEX EDR (barras cuadradas) 0.125 "(3.175mm)

Collar de eje [paquete de 16] (276-2010)
Compatible con ejes VEX EDR (barras cuadradas) 0.125 "(3.175mm)

Tornillo de montaje de 8-32 x 0,125 " [paquete de 32] (276-2385)
Compatible con ejes VEX EDR (barras cuadradas) 0.125 "(3.175mm)

Soporte plano con baleros [paquete de 10] (276-1209)
Compatible con ejes VEX EDR (barras cuadradas) 0.125 "(3.175mm)

Remache de fijación del balero [paquete-50] (276-2215)
Compatible con Soportes planos con balero de Acetal (276-1209)

Balero con soporte de bloqueo y barra de bloqueo (276-2016)
Compatible con ejes VEX EDR (barras cuadradas) 0.125 "(3.175mm)

Espaciador de plástico, 4,6 mm [paquete de 20] (276-2018)
Los espaciadores se ajustan a todos los tornillos y ejes VEX EDR

Espaciador de plástico, 8mm [20-pack] (276-2019)
Los espaciadores se ajustan a todos los tornillos y ejes VEX EDR

Paquete de variedad de espaciador de nylon (275-1066)
Los espaciadores se ajustan a todos los tornillos y ejes VEX EDR

Lavadora, Teflón [25-pack] (275-1025)
Las arandelas se ajustan a todos los tornillos y ejes VEX EDR

Lavadora, Acero [paquete de 200] (275-1024)
Las arandelas se ajustan a todos los tornillos y ejes VEX EDR
